Windis Free 350 – Luftridå för fri installation

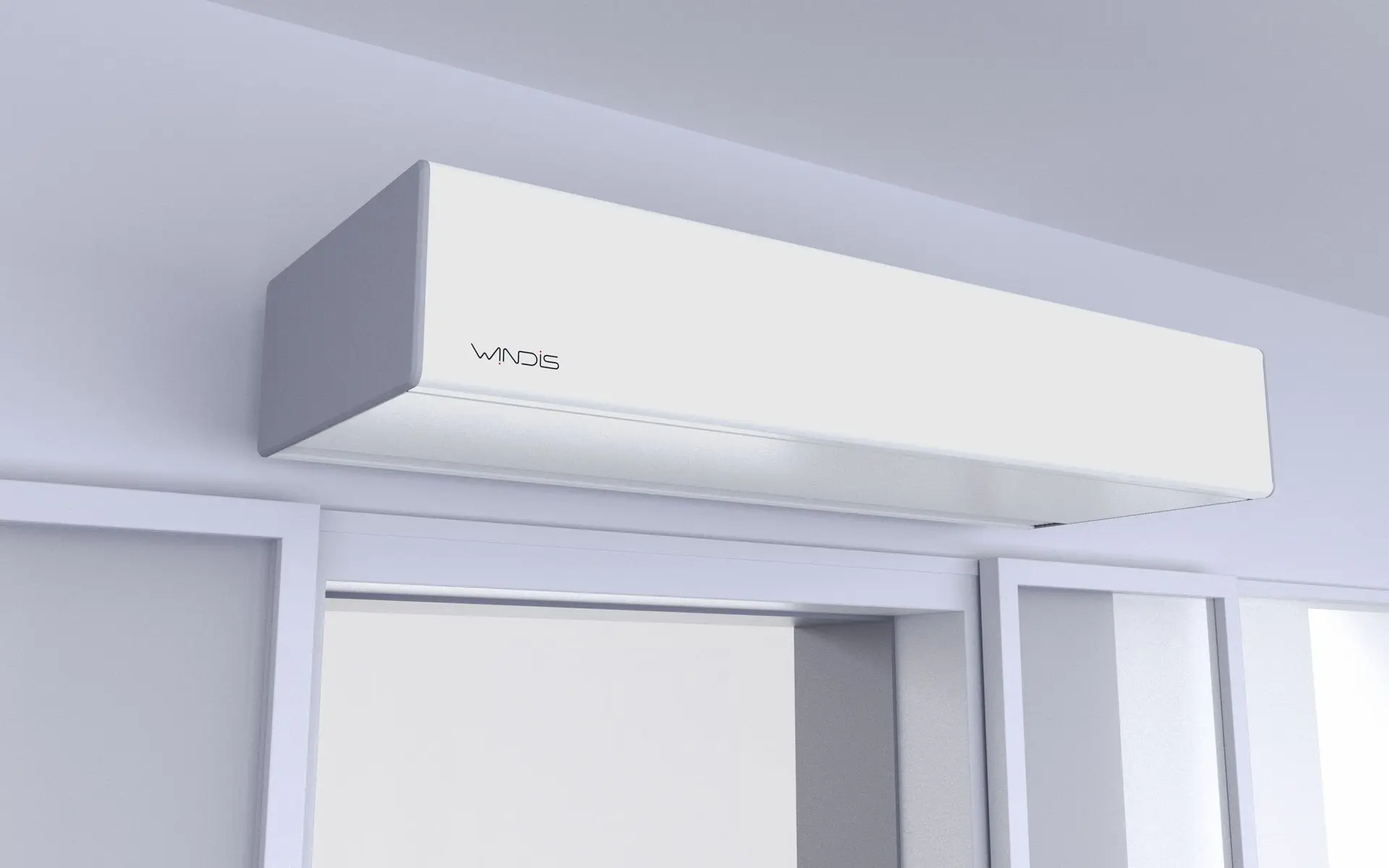

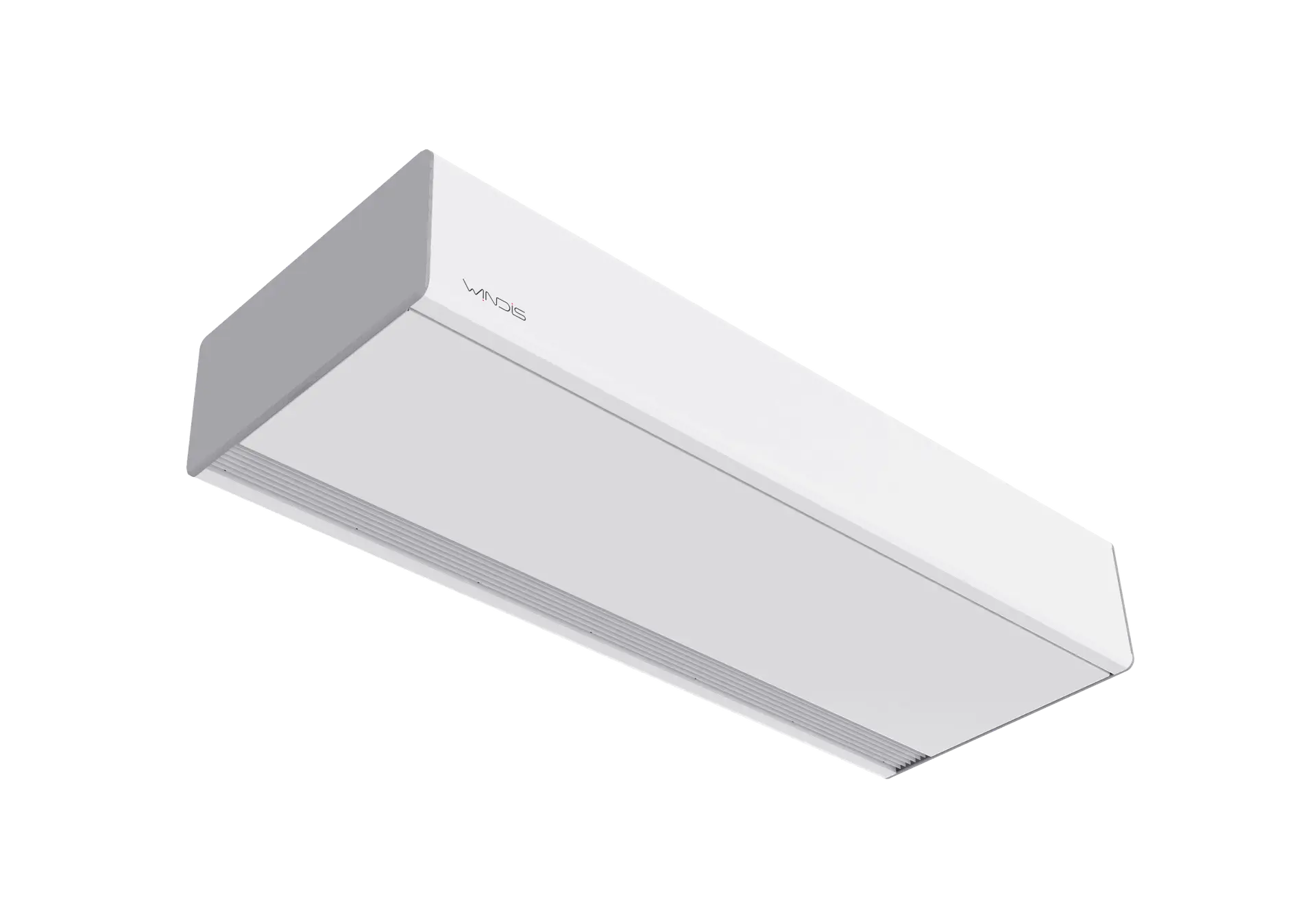

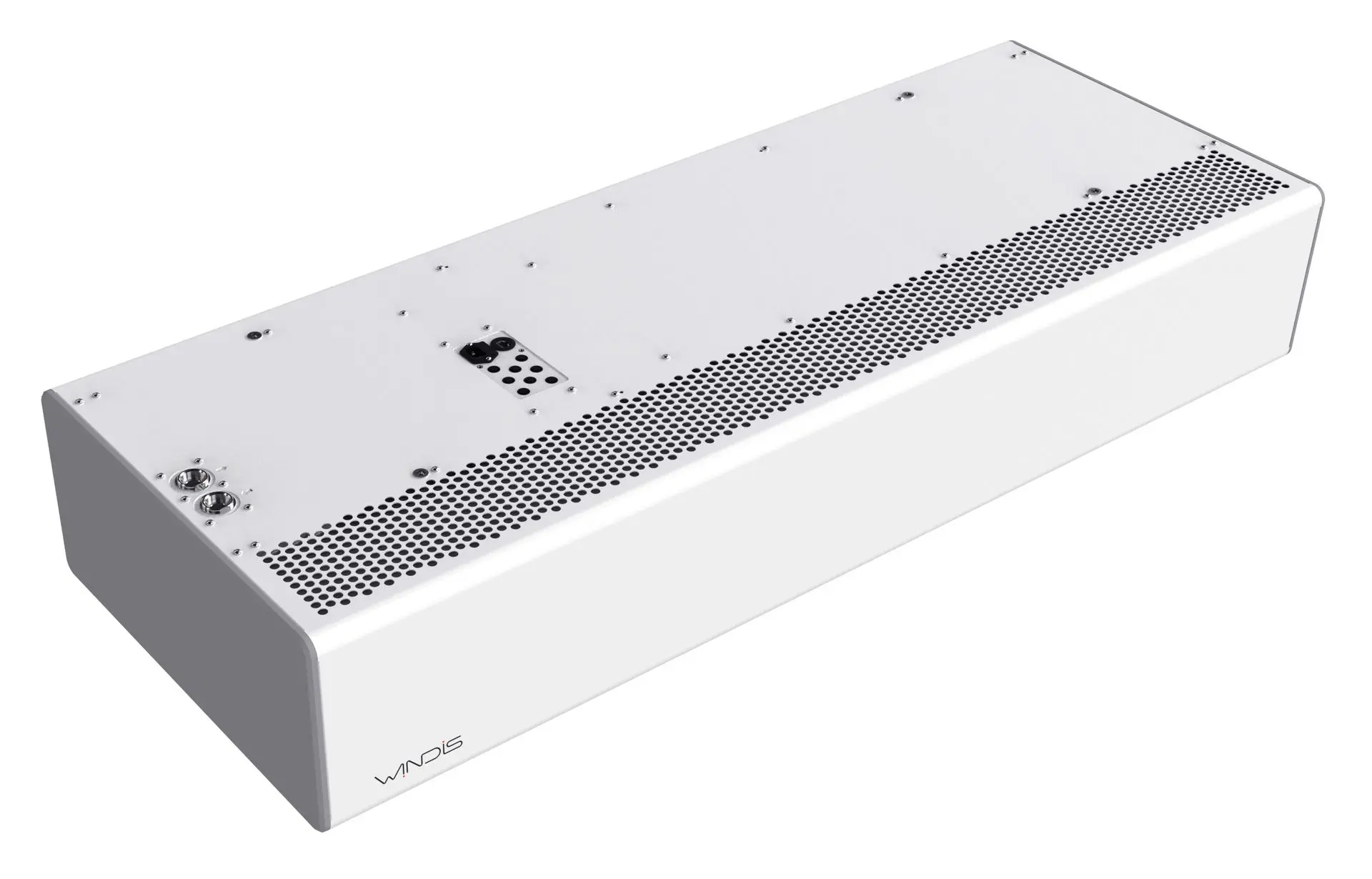

​ Windis Free 350 är en vattenburen luftridå avsedd för fri installation. Den lämpar sig utmärkt för affärslokaler, kontor, skolor och daghem. Maximal installationshöjd är 3,5 meter. Finns i fyra olika bredder: 1 m, 1,5 m, 2 m och 2,5 m. Enheten är utrustad med integrerad styrning, som även kan styras direkt via fastighetens automationssystem.

MagiCAD​ Cloud

Prestanda

Integrerad mätning av värmeenergi


Justerbar luftimpuls


Effektiva EC-fläktar


Snabb installation

Snabbkopplingar för externa sensorer


Integrerad värmeventil


Funktioner

Gränssnitt för Modbus TCP och BACnet IP


Temperaturmätning av till- och frånluft


Detektering av luftbubblor i vattenkretsen

Tryckmätning i värmesystemet


Integrerat frysskydd


Differenstryckmätning över filtret

Windis Free 350

​

Utrustning Luftflöde
(m3/h)		 Luft in
 (°C)		 Luft ut
 (°C)		 Effekt
(kW)		 Vattenflöde
(l/s)		 Vatten in
 (°C)		 Vatten ut
 (°C)		 Tryckfall
(Kpa)		 Elektrisk effekt
(W)		 Ljudtrycksnivå
(LpA)
10m2 Sabine
Windis Free - 350 - 1000 1692 18 37,5 11,2 0,136 60 40 3,66 333 73,9
Windis Free - 350 - 1500 2433 18 39,65 17,89 0,217 60 40 11,21 502 76,1
Windis Free - 350 - 2000 3230 18 37,78 21,7 0,262 60 40 3,46 666 76,9
Windis Free - 350 - 2500 4473 18 38,26 30,78 0,372 60 40 7,52 665 77,2





Utrustning Luftflöde
(m3/h)		 Luft in
 (°C)		 Luft ut
 (°C)		 Effekt
(kW)		 Vattenflöde
(l/s)		 Vatten in
 (°C)		 Vatten ut
 (°C)		 Tryckfall
(Kpa)		 Elektrisk effekt
(W)		 Ljudtrycksnivå
(LpA)
10m2 Sabine
Windis Free - 350 - 1000 1692 18 28 6,42 0,077 50 30 1,42 333 73,9
Windis Free - 350 - 1500 2433 18 31 11,17 0,135 50 30 5,03 502 76,1
Windis Free - 350 - 2000 3230 18 29 12,44 0,15 50 30 1,34 666 76,9
Windis Free - 350 - 2500 4473 18 30 18,7 0,226 50 30 3,22 665 77,2

Objektanpassade dimensioneringar

Beskriv projektet närmare och ange dörrbredder och annan relevant information om det finns flera dörrstorlekar
Skicka

Windis Free 350

​


Kuvaus Tiedosto
Toimintakaavio pdf    dwg
Mittakuva pdf
Asennusohje pdf
Tekninen esite pdf

Vaatimustenmukaisuusvakuus

pdf

Modbus rekisterit

.xlsx

Windis Ceil 350 – Recessed Ceiling Air Curtain

​

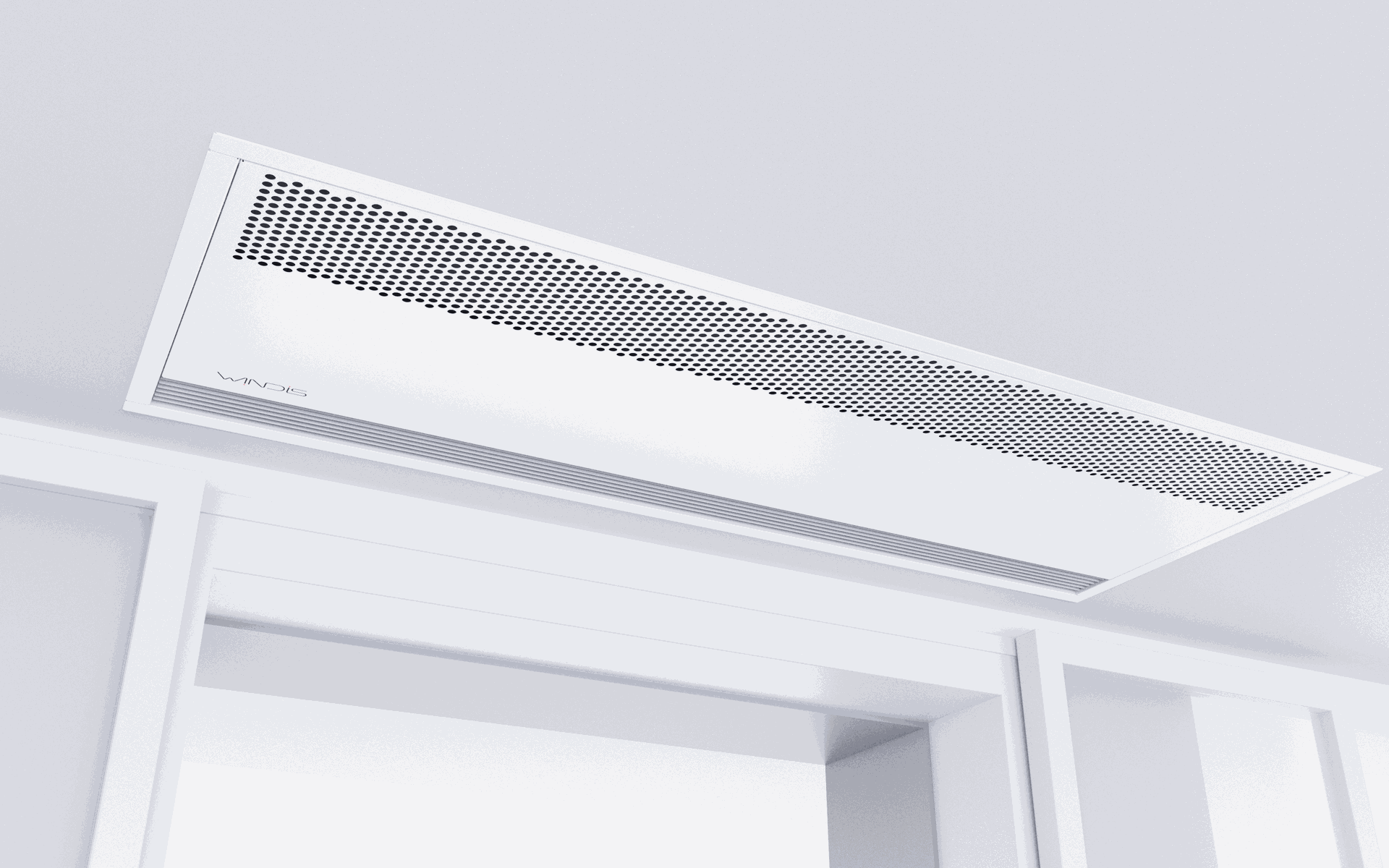

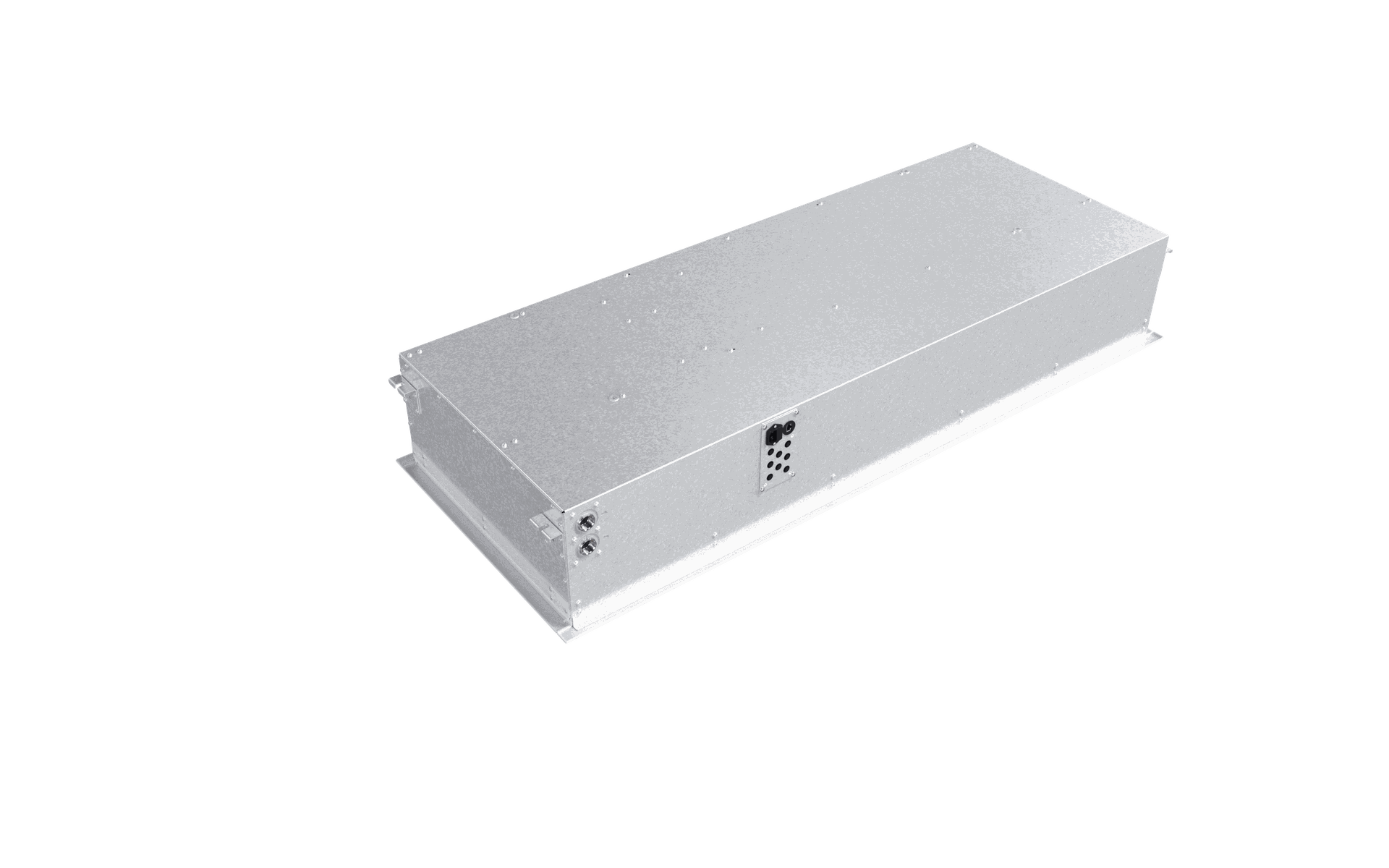

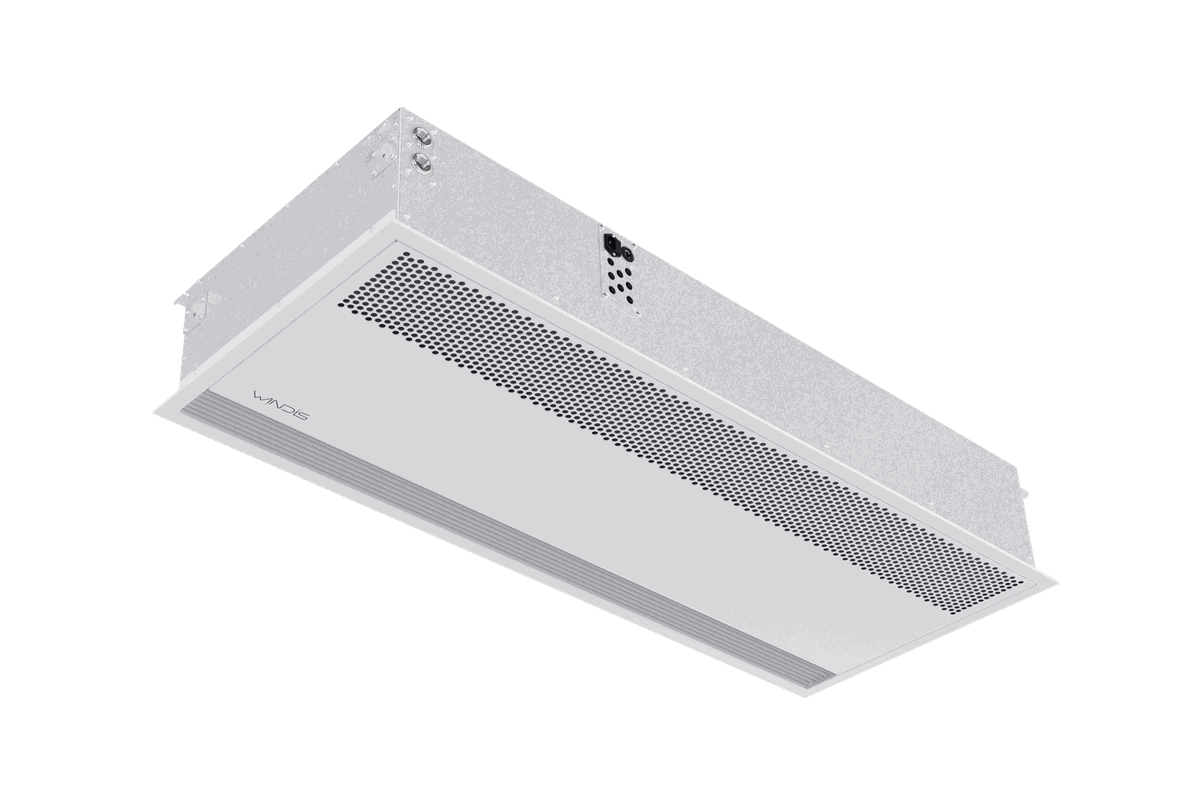

​ Windis Ceil 350 is a water-heated air curtain designed for recessed ceiling installation. It is ideally suited for commercial premises, offices, schools, and daycare centers. The maximum installation height is 3.5 meters. Available in four widths: 1 m, 1.5 m, 2 m, and 2.5 m. The device features an integrated controller, which can also be overridden directly from the building automation system.

MagiCAD Cloud

Prestanda

Integrerad mätning av värmeenergi


Justerbar luftimpuls


Effektiva EC-fläktar


Snabb installation

Snabbkopplingar för externa sensorer


Integrerad värmeventil


Funktioner

Gränssnitt för Modbus TCP och BACnet IP


Temperaturmätning av till- och frånluft

Detektering av luftbubblor i vattenkretsen


Tryckmätning i värmesystemet


Integrerat frysskydd


Differenstryckmätning över filtret



Windis Ceil 350

​

Utrustning Luftflöde
(m3/h)		 Luft in
 (°C)		 Luft ut
 (°C)		 Effekt
(kW)		 Vattenflöde
(l/s)		 Vatten in
 (°C)		 Vatten ut
 (°C)		 Tryckfall
(Kpa)		 Elektrisk effekt
(W)		 Äänenpainetaso (LpA)
10m2 Sabine
Windis Ceil - 350 - 1000 1912 18 36,69 12,14 0,147 60 40 4,23 333 73,9
Windis Ceil - 350 - 1500 2750 18 38,81 19,44 0,235 60 40 13,01 502 76,1
Windis Ceil - 350 - 2000 3650 18 36,99 23,54 0,286 60 40 4 666 76,9
Windis Ceil - 350 - 2500 5055 18 37,44 33,36 0,404 60 40 8,69 665 77,2

Utrustning Luftflöde
(m3/h)		 Luft in
 (°C)		 Luft ut
 (°C)		 Effekt
(kW)		 Vattenflöde
(l/s)		 Vatten in
 (°C)		 Vatten ut
 (°C)		 Tryckfall
(Kpa)		 Elektrisk effekt
(W)		 Ljudtrycksnivå
(LpA)
10m2 Sabine
Windis Ceil - 350 - 1000 1912 18 28,76 6,98 0,084 50 30 1,64 333 73,9
Windis Ceil - 350 - 1500 2750 18 30,98 12,12 0,146 50 30 5,81 502 76,1
Windis Ceil - 350 - 2000 3650 18 28,92 13,54 0,164 50 30 1,56 666 76,9
Windis Ceil - 350 - 2500 5055 18 29,8 20,26 0,244 50 30 3,7 665 77,2

Objektanpassade dimensioneringar

Beskriv projektet närmare och ange dörrbredder och annan relevant information om det finns flera dörrstorlekar
Skicka

Windis Ceil 350

​

Kuvaus Tiedosto
Toimintakaavio pdf   dwg
Mittakuva pdf
Asennusohje pdf
Tekninen esite pdf

Vaatimustenmukaisuusvakuus

pdf

Modbus rekisterit

.xlxs


Windis Ceil 350


Kuvaus

Tiedosto











Windis Zero – Vätskeburen värmeåtervinning

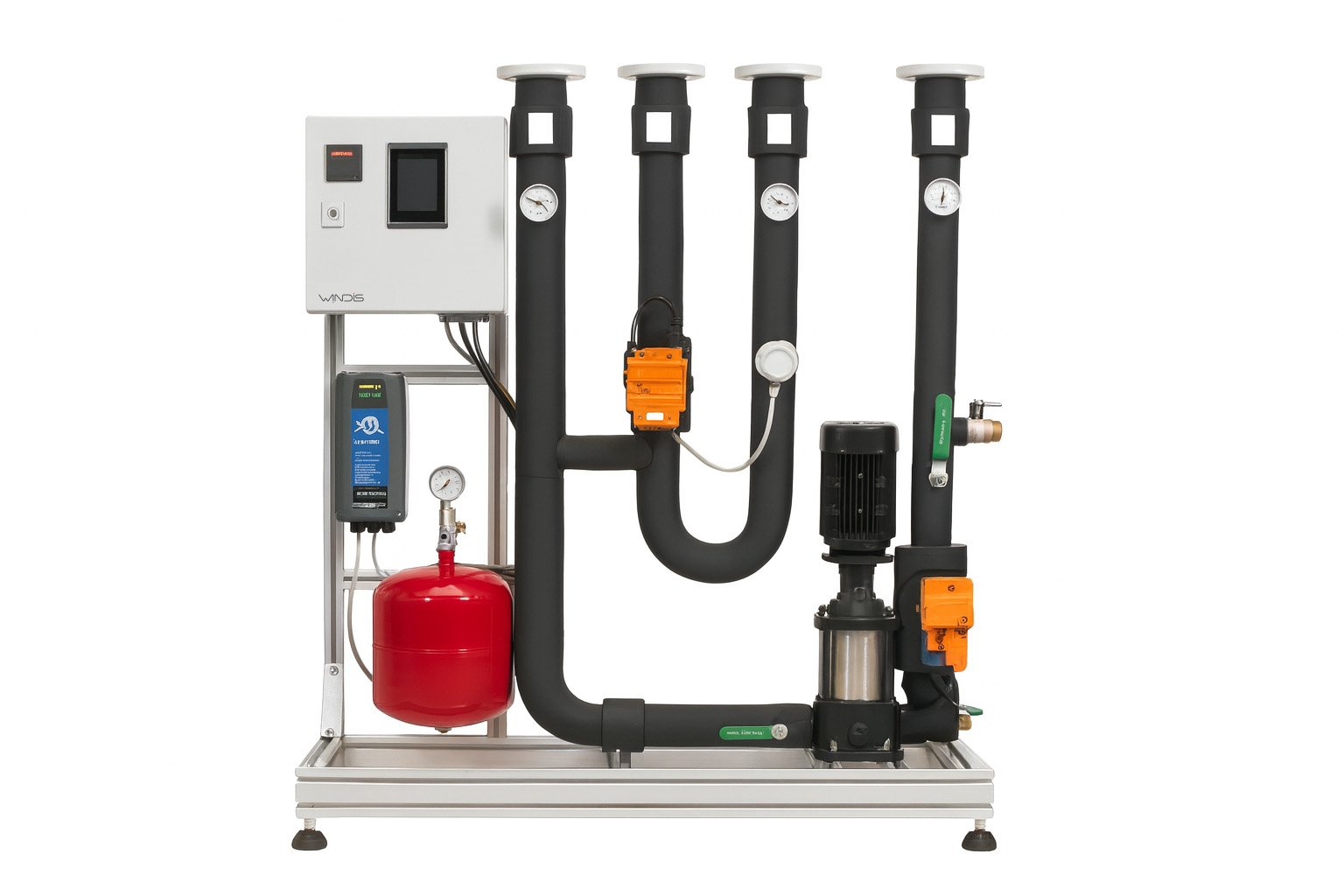

Windis Zero är ett patenterat styrsystem utvecklat för vätskeburen värmeåtervinning i ventilationsaggregat. Windis Zero säkerställer optimal vätskecirkulation, vilket maximerar energibesparingen och effektiviteten i värmeåtervinningen. Systemet kan installeras i både nya och befintliga ventilationsaggregat, oavsett fabrikat. Windis Zero fungerar utmärkt i alla typer av anläggningar med vätskeburen värmeåtervinning och erbjuder därmed en mångsidig och flexibel lösning för att förbättra energieffektiviteten.


​


Windis Zero för värmeåtervinning med flera frånluftsbatterier


Windis Zero lämpar sig även för styrning av värmeåtervinningssystem med flera frånluftsbatterier. Vid installationer med flera batterier ingår som standard 2-vägs styrventiler, vilka individuellt mäter vätskeflödet från varje frånluftsbatteri.

Låga driftskostnader

Verkningsgraden för värmeåtervinningen hålls hög även vid sträng kyla. Effektiviteten försämras inte och behovet av tillskottsvärme hålls på en låg nivå.

Snabb installation och driftsättning

Den fabriksfärdiga och testade helheten minskar tiden och arbetsinsatsen på byggplatsen.

En flexibel lösning

Windis Zero kan installeras oavsett fabrikat på ventilationsaggregatet. En utmärkt lösning, särskilt för renoveringsobjekt.

Windis Zero

Leveransinnehåll


  • Lösningspump och frekvensomriktare
  • 3-vägs växelventil
  • 3-vägs energiventil
  • Temperaturgivare för vattensidan, 3 st
  • Tryckgivare för vattensidan
  • Expansions- och påfyllningsenhet:
  • Expansionskärl (konstruktionstryck 3 bar)
  • Säkerhetsventil (öppningstryck 3 bar)
  • Påfyllningsventil
  • Manometer med avstängningsventil
  • Differenstryckgivare för luft (levereras separat)
  • Rörsystem i kvalitet P235TR, grundmålat och isolerat med 13 mm cellgummi

Automationsanslutningar


Windis Zero levereras med en förprogrammerad styrning som kan anslutas till fastighetsautomation via följande protokoll:


  • Modbus RTU
  • Modbus TCP
  • BACnet MSTP
  • BACnet IP
  • I/O – Drifttillstånd, kylningstillstånd och börvärde 0–10 V, larm


Rördimensioner

Flöde (l/s)
 Rördimension (DN)

0,2

20

0,3

25

0,5

32

0,7

40

1,2 50
2 65
2,8 80
4,8 100

Windis Zero


Kuvaus Tiedosto
Windis Zero tekninen esite
