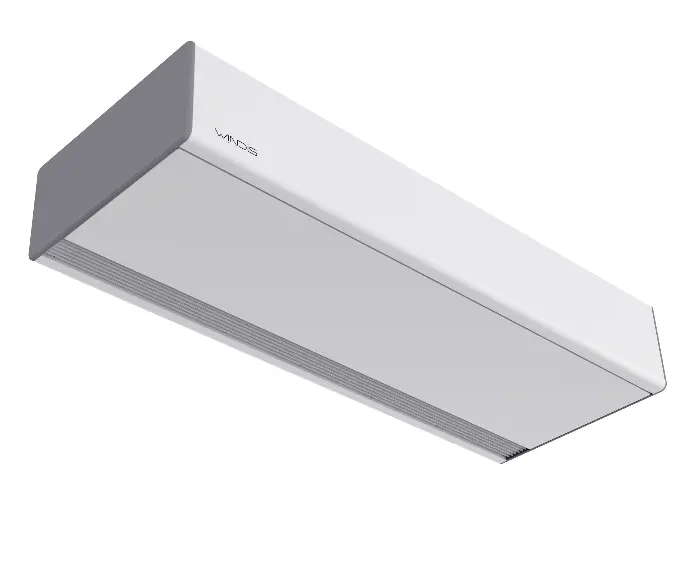

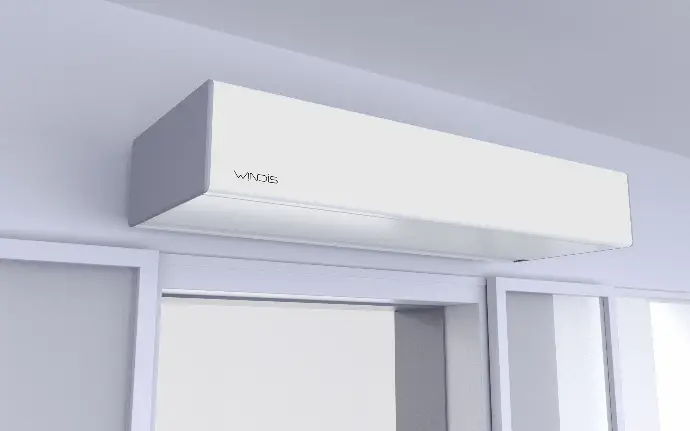

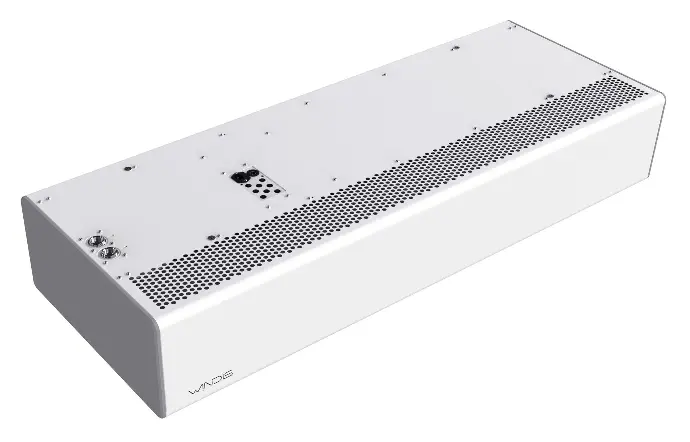

Windis Free 350 - Vapaantilan ilmaverhokone

​ Vesikiertoinen Windis Free 350 on vapaan tilan asennukseen tarkoitettu ilmaverho. Laite soveltuu erinomaisesti liiketiloihin, toimistoihin, kouluihin sekä päiväkoteihin. Maksimi asennuskorkeus on 3,5m. Saatavilla neljänä eri leveytenä: 1m, 1,5m, 2m ja 2,5m. Laite on varustettuna integroidulla säätimellä. Laitteen omaa säädintä voidaan myös ylikirjoittaa suoraan rakennusautomaatiojärjestelmästä.

MagiCAD​ Cloud

Suorituskyky

Integroitu lämpöenergianmittaus.


Säädettävä puhallusimpulssi.


Tehokkaat EC-puhaltimet.


Nopea asennus

Pikaliittimet ulkoisille antureille.


Integroitu lämmitysventtiili.


Ominaisuudet

Modbus TCP ja BACnet IP rajapinta.


Tulevan ja lähtevän ilman lämpötilan mittaus.


Ilmakuplan tunnistus vesiverkostosta.

Lämmitysverkoston painemittaus.


Sisäänrakennettu jäätymisvaara tunnistus.


Suodattimen paine-ero mittaus.

Windis Free 350

​

Laite Ilmamäärä (m3/h) Ilma sisään (°C) Ilma ulos (°C) Teho (kW) Vesivirtaama (l/s) Vesi sisään (°C) Vesi ulos (°C) Painehäviö (Kpa) Sähköteho (W) Äänenpainetaso (LpA)
10m2 Sabine
Windis Free - 350 - 100 1692 18 37,5 11,2 0,136 60 40 3,66 333 73,9
Windis Free - 350 - 150 2433 18 39,65 17,89 0,217 60 40 11,21 502 76,1
Windis Free - 350 - 200 3230 18 37,78 21,7 0,262 60 40 3,46 666 76,9
Windis Free - 350 - 250 4473 18 38,26 30,78 0,372 60 40 7,52 665 77,2





Laite Ilmamäärä (m3/h) Ilma sisään (°C) Ilma ulos (°C) Teho (kW) Vesivirtaama (l/s) Vesi sisään (°C) Vesi ulos (°C) Painehäviö (Kpa) Sähköteho (W) Äänenpainetaso (LpA)
10m2 Sabine
Windis Free - 350 - 100 1692 18 28 6,42 0,077 50 30 1,42 333 73,9
Windis Free - 350 - 150 2433 18 31 11,17 0,135 50 30 5,03 502 76,1
Windis Free - 350 - 200 3230 18 29 12,44 0,15 50 30 1,34 666 76,9
Windis Free - 350 - 250 4473 18 30 18,7 0,226 50 30 3,22 665 77,2

Kohdekohtaiset mitoitukset

Kerro lisätietoja hankkeesta ja jos useita ovikokoja kerro ovien leveydet ja muut tiedot tässä
​Lähetä

Windis Free 350

​


Kuvaus Tiedosto
Toimintakaavio pdf    dwg
Mittakuvat pdf
Asennusohje pdf
Tekninen esite pdf

Vaatimustenmukaisuusvakuus

pdf

Modbus rekisterit

.xlsx

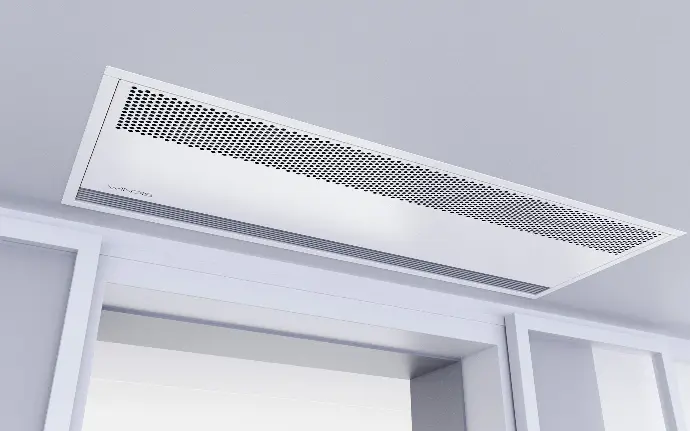

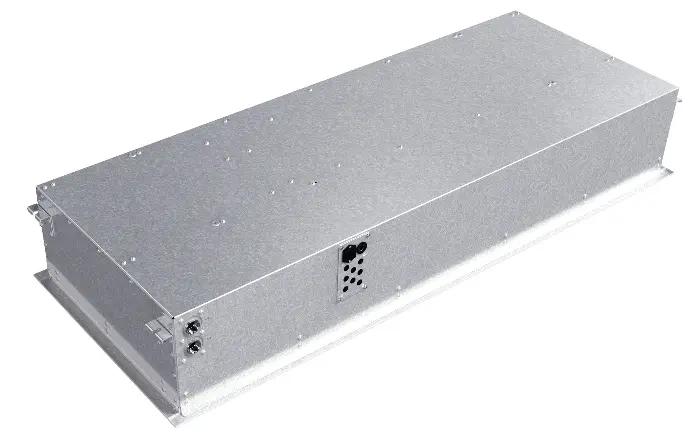

Windis Ceil 350 - Alakattoon asennettava ilmaverhokone

​

​ Vesikiertoinen Windis Ceil 350 on alakattoasennukseen tarkoitettu ilmaverho. Laite soveltuu erinomaisesti liiketiloihin, toimistoihin, kouluihin sekä päiväkoteihin. Maksimi asennuskorkeus on 3,5m. Saatavilla neljänä eri leveytenä: 1m, 1,5m, 2m ja 2,5m. Laite on varustettuna integroidulla säätimellä. Laitteen omaa säädintä voidaan myös ylikirjoittaa suoraan rakennusautomaatiojärjestelmästä.

MagiCAD Cloud

Suorituskyky

Integroitu lämpöenergianmittaus


Säädettävä puhallusimpulssi


Tehokkaat EC-puhaltimet


Nopea asennus

Pikaliittimet ulkoisille antureille.


Integroitu lämmitysventtiili


Ominaisuudet

Modbus TCP ja BACnet IP rajapinta.


Tulevan ja lähtevän ilman lämpötilan mittaus.

Ilmakuplan tunnistus vesiverkostosta.


Lämmitysverkoston painemittaus.


Sisäänrakennettu jäätymisvaara tunnistus.


Suodattimen paine-ero mittaus.



Windis Ceil 350

​

Laite Ilmamäärä (m3/h) Ilma sisään (°C) Ilma ulos (°C) Teho (kW) Vesivirtaama (l/s) Vesi sisään (°C) Vesi ulos (°C) Painehäviö (Kpa) Sähköteho (W) Äänenpainetaso (LpA)
10m2 Sabine
Windis Ceil - 350 - 100 1912 18 36,69 12,14 0,147 60 40 4,23 333 73,9
Windis Ceil - 350 - 150 2750 18 38,81 19,44 0,235 60 40 13,01 502 76,1
Windis Ceil - 350 - 200 3650 18 36,99 23,54 0,286 60 40 4 666 76,9
Windis Ceil - 350 - 250 5055 18 37,44 33,36 0,404 60 40 8,69 665 77,2

Laite Ilmamäärä (m3/h) Ilma sisään (°C) Ilma ulos (°C) Teho (kW) Vesivirtaama (l/s) Vesi sisään (°C) Vesi ulos (°C) Painehäviö (Kpa) Sähköteho (W) Äänenpainetaso (LpA)
10m2 Sabine
Windis Ceil - 350 - 100 1912 18 28,76 6,98 0,084 50 30 1,64 333 73,9
Windis Ceil - 350 - 150 2750 18 30,98 12,12 0,146 50 30 5,81 502 76,1
Windis Ceil - 350 - 200 3650 18 28,92 13,54 0,164 50 30 1,56 666 76,9
Windis Ceil - 350 - 250 5055 18 29,8 20,26 0,244 50 30 3,7 665 77,2

Kohdekohtaiset mitoitukset

Kerro lisätietoja hankkeesta ja jos useita ovikokoja kerro ovien leveydet ja muut tiedot tässä
Lähetä

Windis Ceil 350

​

Kuvaus Tiedosto
Toimintakaavio pdf   dwg
Mittakuvat pdf
Asennusohje pdf
Tekninen esite pdf

Vaatimustenmukaisuusvakuus

pdf

Modbus rekisterit

.xlxs


Windis Ceil 350


Kuvaus

Tiedosto

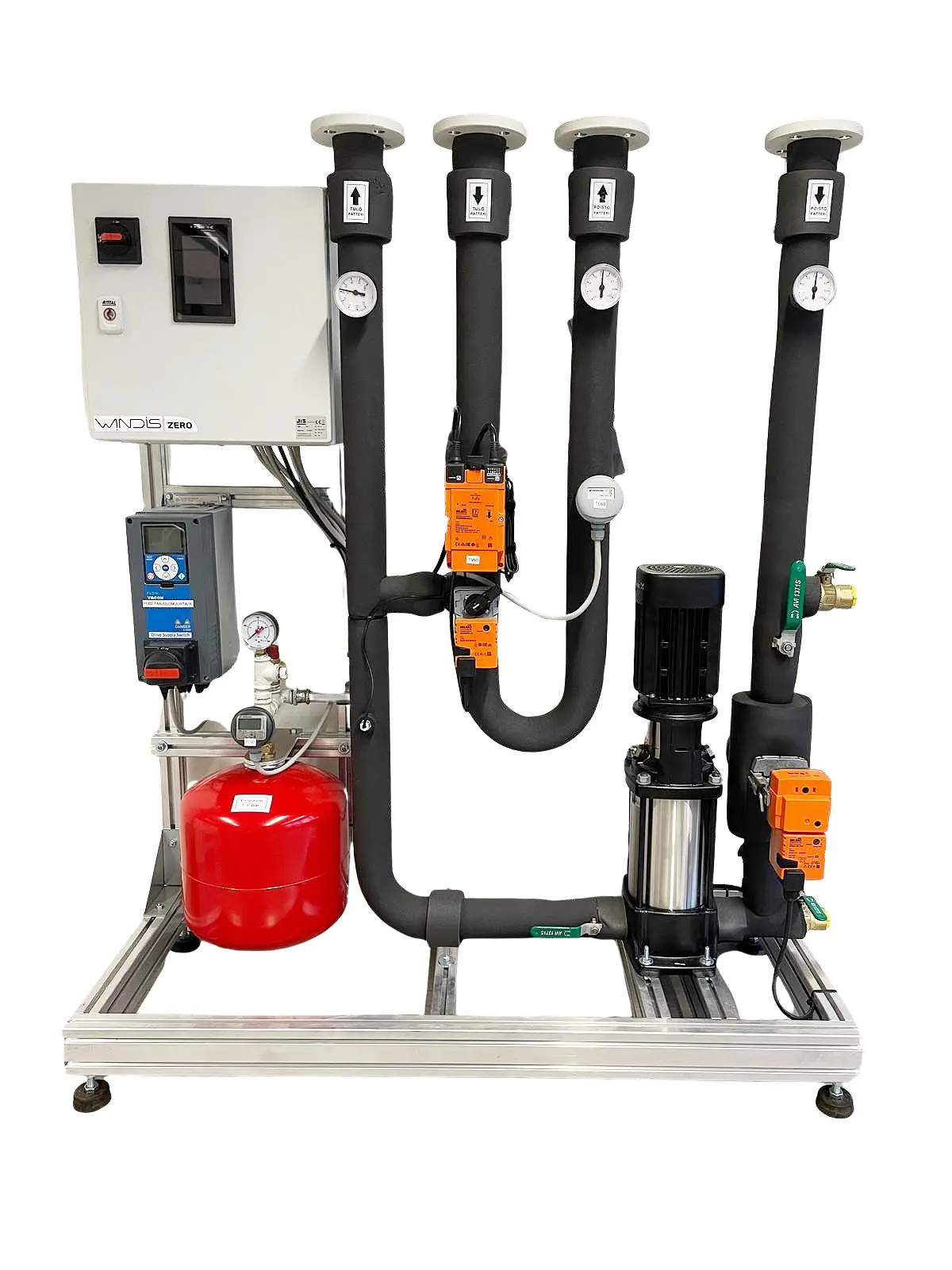

Windis Zero - Nestekiertoinen lämmöntalteenotto

Windis Zero on patentoitu lämmöntalteenoton ohjausjärjestelmä, joka on suunniteltu nestekiertoiseen lämmöntalteenottoon ilmanvaihtokoneiden pattereille. Windis Zero varmistaa optimaalisen nestekierron, maksimoiden energiansäästöt ja lämmöntalteenoton tehokkuuden.


Windis Zero voidaan asentaa joko uuteen tai olemassa olevaan ilmanvaihtokoneeseen, riippumatta koneen merkistä. Järjestelmä toimii kaikissa kohteissa, joissa ilmanvaihtokoneessa on nestekiertoinen lämmöntalteenotto, tehden siitä monipuolisen ja joustavan ratkaisun energiatehokkuuden parantamiseen.


Windis Zero ratkaisu usean poistoilmapatterin lämmöntalteenottoon


Windis Zero soveltuu myös useamman poistoilmapatterin lämmöntalteenottoryhmien hallintaan. Usean poistoilmapatterin järjestelmissä laitetoimitukseen sisältyvät oletuksena 2-tie säätöventtiilit, jotka mittaavat liuosvirtaa poistoilmapattereilta erikseen.

Alhaiset käyttökustannukset

Lämmöntalteenoton hyötysuhde pysyy korkealla myös kovilla pakkasasteilla. Hyötysuhde ei hyydy ja lisälämmöntarve pysyy alhaisena.

Nopea asennus ja käyttöönotto

Tehdasvalmis ja testattu kokonaisuus vähentää työmaalla tehtävää aikaa ja vaivaa.

Monipuolinen ratkaisu

Windis Zero voidaan asentaa riippumatta ilmanvaihtokoneen valmistajasta. Erinomainen ratkaisu etenkin saneerauskohteisiin.

Windis Zero

Toimitussisältö


  • Liuospumppu ja taajuusmuuttaja
  • 3-tie vaihtoventtiili
  • 3- tie energiaventtiili
  • Vesipuolen lämpötila-anturit 3 kpl.
  • Vesipuolen paineanturi
  • Paisunta- ja täyttöryhmä:
  • Paisuntasäiliö (rakennepaine 3 bar)
  • Varoventtiili (avautumispaine 3 bar)
  • Täyttöventtiili
  • Painemittari sulkuventtiilillä
  • Paine-eroanturi ilmalle (toimitetaan irrallaan)
  • Putkisto P235TR-laatuisena, suojamaalattuna ja eristettynä 13 mm solukumilla.

Automaatioliitännät


Windis Zero toimitetaan valmiiksi ohjelmoidulla säätimellä joka voidaan liittää rakennusautomaation seuraavien protokollien avulla:


  • Modbus RTU
  • Modbus TCP
  • BACnet MSTP
  • BACnet IP
  • I/O - Käyntilupa, jäähdytyslupa ja pyynti 0-10V, hälytys


Putkikoot

Virtaama (l/s)
 Putkikoko (DN)

0,2

20

0,3

25

0,5

32

0,7

40

1,2 50
2 65
2,8 80
4,8 100

Windis Zero


Kuvaus Tiedosto
Windis Zero tekninen esite
