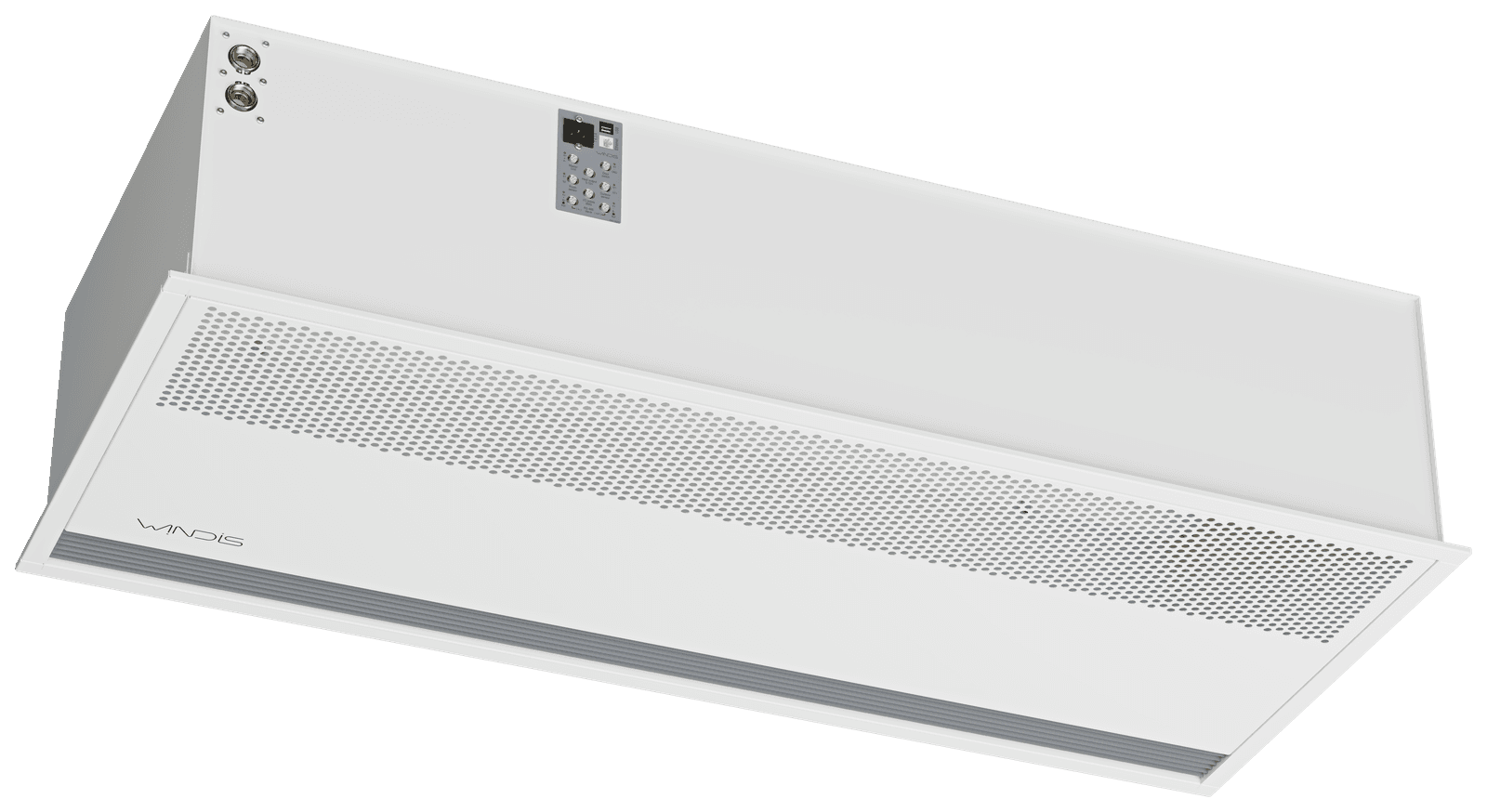

Windis Ceil 500
Alakattoon asennettava ilmaverhokone
Windis Ceil 500 on alakattoon upotettava ilmaverho teollisuus- ja logistiikkakohteisiin sekä hallikiinteistöihin, joiden sisäänkäynnissä on alakatto. 500-sarja soveltuu enintään 5 metrin oviaukon korkeuteen. Saatavilla viitenä nimelliskokona: 1 m, 1,5 m, 2 m, 2,5 m ja 3 m. Asennustila alakatossa on 350 mm.
Vakiona mukana on integroitu säädin, joka voidaan liittää rakennusautomaatiojärjestelmään. Vesikiertoisessa versiossa energiamittaus kuuluu vakiotoimitukseen.
Lämmitysmuodoksi voidaan valita vesi, sähkö tai ei lämmitystä. Kohdekohtainen mitoitus ja mittakuvat tehdään Windis Selectissä.
Ominaisuudet
Energiamittaus, lämmitysventtiili ja lämmitysverkoston painemittaus koskevat vesikiertoisia malleja.
Suorituskyky
- Integroitu lämpöenergiamittaus
- Säädettävä puhallusimpulssi
- EC-puhaltimet
Asennus
- Pikaliittimet ulkoisille antureille
- Integroitu lämmitysventtiili
Liitynnät ja valvonta
- Modbus TCP- ja BACnet IP -rajapinta
- Lämmitysverkoston painemittaus
- Sisäänrakennettu jäätymisvaaran tunnistus
Rakenne
- Värit: runko RAL 7035, säleikkö RAL 7024, muita RAL-värejä saatavilla tilauksesta
- Puhallin: EC-keskipakopuhaltimet, kuulalaakerit
- Lämmityspatteri: kupariputket 3/8", alumiinilamelli, max 6 bar @ 100 °C
- Sähköliitännät: sähkönsyöttö 2 m, turvamaadoitettu pistotulppa
- Muut liitännät: M12-liittimet, Ethernet, USB
Toimitussisältö
Integroituna laitteen sisälle:
- Energiamittaus (ultraäänivirtausmittaus)
- 2-tie lämmitysventtiili, Belimo C215Q-J / C220Q-K
- toimilaite 15 s ajoajalla
- puhallusimpulssin säätö
- vesi sisään/ulos lämpötilamittaus
- ilma sisään/ulos lämpötilamittaus
- jäätymisvaaratunnistus
- lämmitysverkoston painemittaus
- ilmakuplien tunnistus
- suodatin G4
Liitäntärajapinnat: Modbus TCP, BACnet IP, Modbus RTU/BACnet MSTP, I/O.
Optiona: suodattimen paine-eromittaus.
Tekniset tiedot
Mallit: Ceil 500-100 · Ceil 500-150 · Ceil 500-200 · Ceil 500-250 · Ceil 500-300
Suorituskykyalueet, vesilämmitys
Vieritä taulukkoa sivusuunnassa
| Veden lämpötila | Lämmitysteho (kW) | Vesivirtaama (l/s) | Painehäviö (kPa) |
|---|---|---|---|
| 70/40 °C | 19,1 – 60,1 | 0,152 – 0,479 | 3,7 – 8,5 |
| 60/30 °C | 8,0 – 37,2 | 0,064 – 0,297 | 1,6 – 5,3 |
| 50/30 °C | 9,0 – 32,5 | 0,108 – 0,389 | 2,6 – 6,9 |
Sisäänpuhalluslämpötila 20 °C. Alueet kattavat kaikki viisi leveyttä (1 m – 3 m) ja puhaltimen säätöalueen 20–100 %.
Painehäviö koskee lämmönvaihdinta. Kohdekohtainen virtauspiste ja painehäviö Selectistä.
Tarkka kohdekohtainen mitoitus tehdään Windis Selectissä. Esitetyt arvot ovat säätöalueita per sarja.
Ilmavirta, äänenpaine ja puhallin
Vieritä taulukkoa sivusuunnassa
| Ilmavirta (m³/h) | Äänenpaine (dBA) | Puhaltimen ottoteho (W) |
|---|---|---|
| 341 – 7 800 | 37,3 – 92,0 | 460 – 1 380 |
Alueet kattavat kaikki viisi leveyttä (1 m – 3 m) ja koko puhaltimen säätöalueen 20–100 %.
Äänenpainetaso LpA, Sabine 10 m². Vaihtoehtoinen raportointi 5 m / 200 m² (≈ –8 dB) Free/Ceil 350 -malleissa Selectissä.
500-sarjan puhaltimien ottoteho kilpiarvoina (Max. Input Power, Free Air). Per leveys: 1 m = 460 W (2 kpl), 1,5 m = 690 W (3 kpl), 2 m ja 2,5 m = 920 W (4 kpl), 3 m = 1 380 W (6 kpl). Todellinen kulutus asennusolosuhteissa pienempi.
Mallikoot
Vieritä taulukkoa sivusuunnassa
| Malli | Nimellisleveys (m) | Korkeus (mm) |
|---|---|---|
| Ceil 500-100 | 1,0 | 350 |
| Ceil 500-150 | 1,5 | 350 |
| Ceil 500-200 | 2,0 | 350 |
| Ceil 500-250 | 2,5 | 350 |
| Ceil 500-300 | 3,0 | 350 |
Nimellisleveys on mallikoko, ei kotelon ulkomitta.
Ceil 500 -sarjan tarkat ulkomitat, asennusaukot, painot ja kiinnitystiedot täydennetään ensimmäisten valmistettujen yksiköiden mittausten jälkeen.
Yksityiskohtaiset mittakuvat per malli löytyvät Windis Selectistä.
Lataukset
- Toimintakaavio
PDF · 49 kt · 3/2026
- Modbus-rekisterit
XLSX · 33 kt · 3/2026
- Vaatimustenmukaisuusvakuutus
PDF · 0,1 Mt · 4/2026
Mitoita kohteesi Windis Selectissä
Syötä oven mitat, olosuhteet ja lämmitystapa, niin Select laskee suorituskykyarvot ja tuottaa dokumentit suunnitelman liitteeksi. Kokoluokan valintaan saa tarvittaessa apua suoraan Windisiltä.
