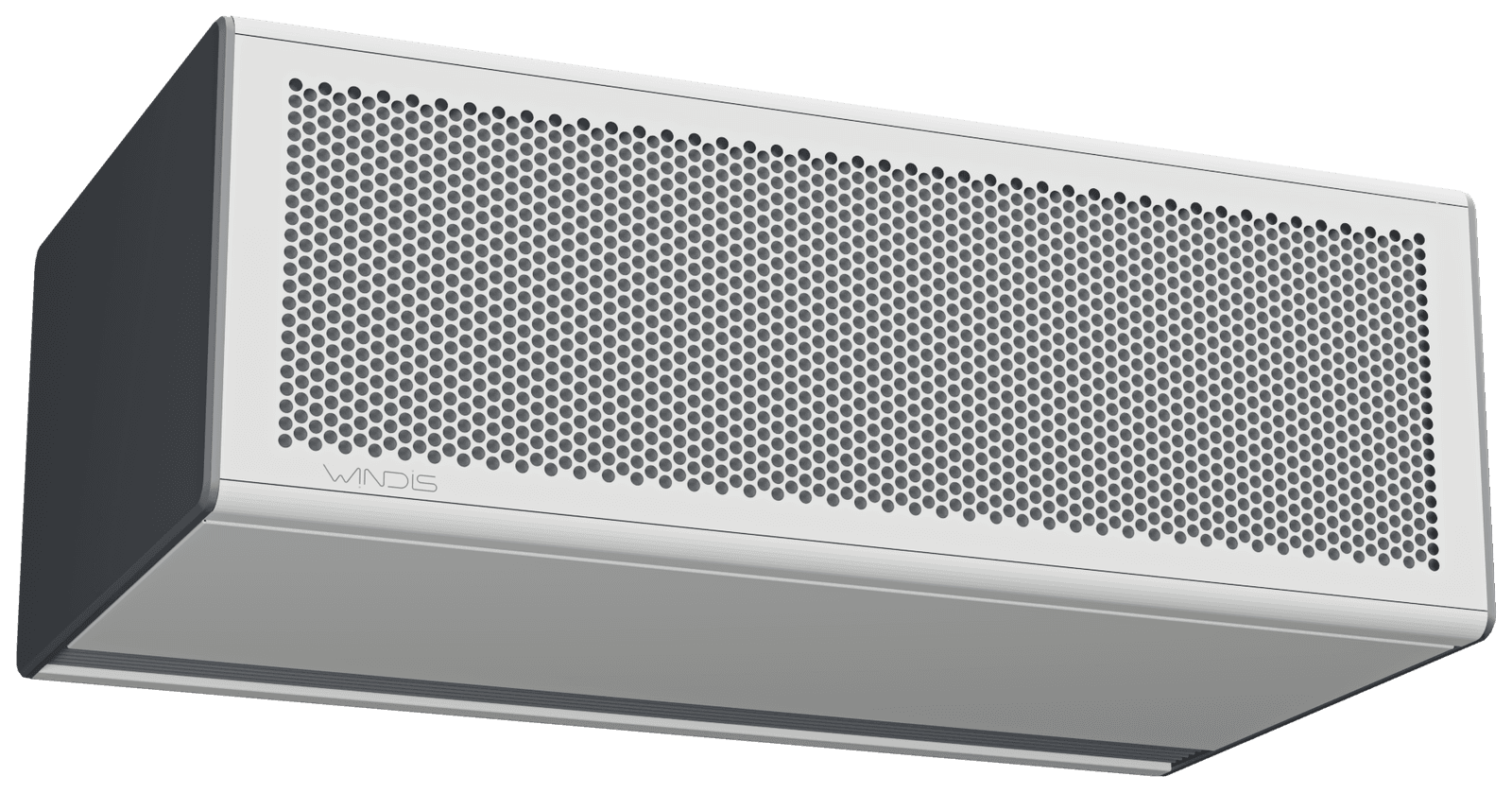

Windis Free 500
Vapaantilan ilmaverhokone
Vesikiertoinen Windis Free 500 on vapaan tilan asennukseen suunniteltu ilmaverho, joka sopii liikekiinteistöihin, logistiikkakeskuksiin ja teollisuuteen. Asennuskorkeus enintään 5 metriä. Saatavilla viidessä eri leveydessä: 1 m, 1,5 m, 2 m, 2,5 m ja 3 m.
Vakiona integroitu säädin. Saatavilla myös ruostumattomasta teräksestä.
Ominaisuudet
Energiamittaus, lämmitysventtiili ja lämmitysverkoston painemittaus koskevat vesikiertoisia malleja.
Suorituskyky
- Integroitu lämpöenergiamittaus
- Säädettävä puhallusimpulssi
- EC-puhaltimet
Asennus
- Pikaliittimet ulkoisille antureille
- Integroitu lämmitysventtiili
Liitynnät ja valvonta
- Modbus TCP- ja BACnet IP -rajapinta
- Lämmitysverkoston painemittaus
- Sisäänrakennettu jäätymisvaaran tunnistus
Rakenne
- Värit: runko RAL 7035, säleikkö RAL 7024, muita RAL-värejä saatavilla tilauksesta
- Puhallin: EC-keskipakopuhaltimet, kuulalaakerit
- Lämmityspatteri: kupariputket 3/8", alumiinilamelli, max 6 bar @ 100 °C
- Sähköliitännät: sähkönsyöttö 2 m, turvamaadoitettu pistotulppa
- Muut liitännät: M12-liittimet, Ethernet, USB
Toimitussisältö
Integroituna laitteen sisälle:
- Energiamittaus (ultraäänivirtausmittaus)
- 2-tie lämmitysventtiili, Belimo C215Q-J / C220Q-K
- toimilaite 15 s ajoajalla
- puhallusimpulssin säätö
- vesi sisään/ulos lämpötilamittaus
- ilma sisään/ulos lämpötilamittaus
- jäätymisvaaratunnistus
- lämmitysverkoston painemittaus
- ilmakuplien tunnistus
- suodatin G4
Liitäntärajapinnat: Modbus TCP, BACnet IP, Modbus RTU/BACnet MSTP, I/O.
Optiona: suodattimen paine-eromittaus.
Tekniset tiedot
Mallit: Free 500-100 · Free 500-150 · Free 500-200 · Free 500-250 · Free 500-300
Suorituskykyalueet, vesilämmitys
Vieritä taulukkoa sivusuunnassa
| Veden lämpötila | Lämmitysteho (kW) | Vesivirtaama (l/s) | Painehäviö (kPa) |
|---|---|---|---|
| 70/40 °C | 19,1 – 60,1 | 0,152 – 0,479 | 3,7 – 8,5 |
| 60/30 °C | 8,0 – 37,2 | 0,064 – 0,297 | 1,6 – 5,3 |
| 50/30 °C | 9,0 – 32,5 | 0,108 – 0,389 | 2,6 – 6,9 |
Sisäänpuhalluslämpötila 20 °C. Alueet kattavat kaikki viisi leveyttä (1 m – 3 m) ja puhaltimen säätöalueen 20–100 %.
Painehäviö koskee lämmönvaihdinta. Kohdekohtainen virtauspiste ja painehäviö Selectistä.
Tarkka kohdekohtainen mitoitus tehdään Windis Selectissä. Esitetyt arvot ovat säätöalueita per sarja.
Ilmavirta, äänenpaine ja puhallin
Vieritä taulukkoa sivusuunnassa
| Ilmavirta (m³/h) | Äänenpaine (dBA) | Puhaltimen ottoteho (W) |
|---|---|---|
| 341 – 7 800 | 37,3 – 92,0 | 460 – 1 380 |
Alueet kattavat kaikki viisi leveyttä (1 m – 3 m) ja koko puhaltimen säätöalueen 20–100 %.
Äänenpainetaso LpA, Sabine 10 m². Vaihtoehtoinen raportointi 5 m / 200 m² (≈ –8 dB) Free/Ceil 350 -malleissa Selectissä.
500-sarjan puhaltimien ottoteho kilpiarvoina (Max. Input Power, Free Air). Per leveys: 1 m = 460 W (2 kpl), 1,5 m = 690 W (3 kpl), 2 m ja 2,5 m = 920 W (4 kpl), 3 m = 1 380 W (6 kpl). Todellinen kulutus asennusolosuhteissa pienempi.
Mitat ja painot
Vieritä taulukkoa sivusuunnassa
| Malli | Leveys (mm) | Korkeus (mm) | Syvyys (mm) | Paino (kg) | Kiinnitys |
|---|---|---|---|---|---|
| Free 500-100 | 980 | 350 | 550 | – | 4 × M8 |
| Free 500-150 | 1 480 | 350 | 550 | 77 | 4 × M8 |
| Free 500-200 | 1 980 | 350 | 550 | 95 | 8 × M8 |
| Free 500-250 | 2 480 | 350 | 550 | 108 | 8 × M8 |
| Free 500-300 | 2 980 | 350 | 550 | – | 8 × M8 |
Free 500-100 ja Free 500-300 painot täydennetään.
Yksityiskohtaiset mittakuvat per malli löytyvät Windis Selectistä.
Lataukset
- Mittakuvat
PDF · 0,2 Mt · 4/2026
- Asennusohje
PDF · 0,8 Mt · 4/2026
- Toimintakaavio
PDF · 49 kt · 3/2026
- Modbus-rekisterit
XLSX · 33 kt · 3/2026
- Vaatimustenmukaisuusvakuutus
PDF · 0,1 Mt · 4/2026
Mitoita kohteesi Windis Selectissä
Syötä oven mitat, olosuhteet ja lämmitystapa, niin Select laskee suorituskykyarvot ja tuottaa dokumentit suunnitelman liitteeksi. Kokoluokan valintaan saa tarvittaessa apua suoraan Windisiltä.
