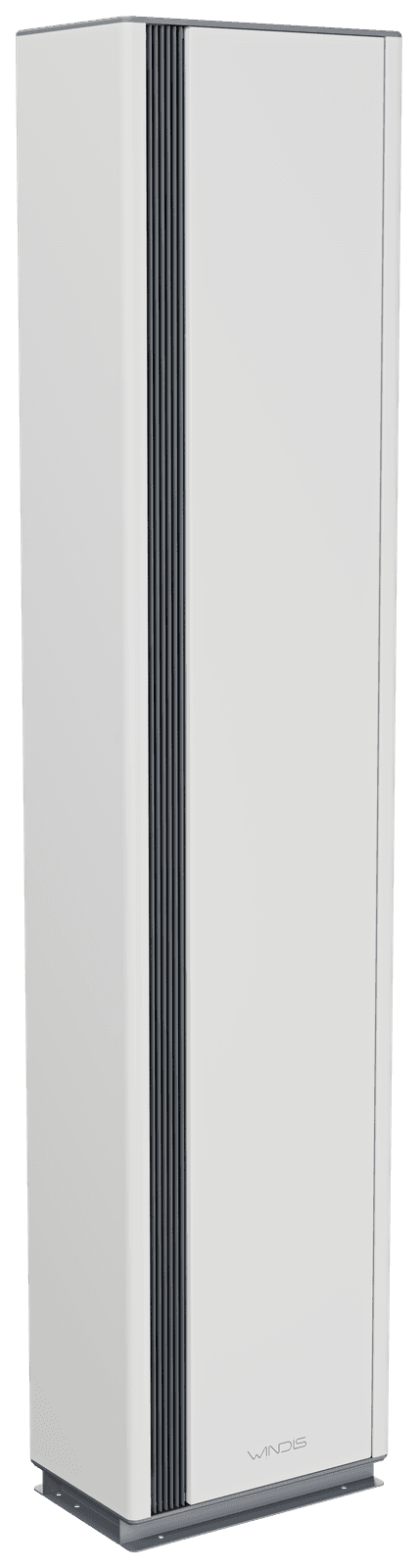

Windis Vertical 500
Pystyasenteinen ilmaverhokone
Windis Vertical 500 on pystyasennukseen suunniteltu ilmaverho teollisuuden korkeisiin ja leveisiin oviaukkoihin. Suositeltu oviaukon leveys on enintään 5 metriä, kun laitteet asennetaan oven molemmille puolille. Saatavilla viidessä korkeudessa: 1 m, 1,5 m, 2 m, 2,5 m ja 3 m.
Laitteet voidaan asentaa päällekkäin, jolloin sama oviaukko katetaan korkeampana (esimerkiksi 3 metriä ja 2 metriä päällekkäin kattaa 5 metrin korkeuden).
Vakiona integroitu säädin, joka voidaan liittää rakennusautomaatiojärjestelmään. Saatavilla myös ruostumattomasta teräksestä.
Ominaisuudet
Energiamittaus, lämmitysventtiili ja lämmitysverkoston painemittaus koskevat vesikiertoisia malleja.
Suorituskyky
- Integroitu lämpöenergiamittaus
- Säädettävä puhallusimpulssi
- EC-puhaltimet
Asennus
- Pikaliittimet ulkoisille antureille
- Integroitu lämmitysventtiili
Liitynnät ja valvonta
- Modbus TCP- ja BACnet IP -rajapinta
- Lämmitysverkoston painemittaus
- Sisäänrakennettu jäätymisvaaran tunnistus
Rakenne
- Värit: runko RAL 7035, säleikkö RAL 7024, muita RAL-värejä saatavilla tilauksesta
- Puhallin: EC-keskipakopuhaltimet, kuulalaakerit
- Lämmityspatteri: kupariputket 3/8", alumiinilamelli, max 6 bar @ 100 °C
- Sähköliitännät: sähkönsyöttö 2 m, turvamaadoitettu pistotulppa
- Muut liitännät: M12-liittimet, Ethernet, USB
Toimitussisältö
Integroituna laitteen sisälle:
- Energiamittaus (ultraäänivirtausmittaus)
- 2-tie lämmitysventtiili, Belimo C215Q-J / C220Q-K
- toimilaite 15 s ajoajalla
- puhallusimpulssin säätö
- vesi sisään/ulos lämpötilamittaus
- ilma sisään/ulos lämpötilamittaus
- jäätymisvaaratunnistus
- lämmitysverkoston painemittaus
- ilmakuplien tunnistus
- suodatin G4
Liitäntärajapinnat: Modbus TCP, BACnet IP, Modbus RTU/BACnet MSTP, I/O.
Optiona: suodattimen paine-eromittaus.
Tekniset tiedot
Mallit: Vertical 500-100 · Vertical 500-150 · Vertical 500-200 · Vertical 500-250 · Vertical 500-300
Suorituskykyalueet, vesilämmitys
Vieritä taulukkoa sivusuunnassa
| Veden lämpötila | Lämmitysteho (kW) | Vesivirtaama (l/s) | Painehäviö (kPa) |
|---|---|---|---|
| 70/40 °C | 19,1 – 60,1 | 0,152 – 0,479 | 3,7 – 8,5 |
| 60/30 °C | 8,0 – 37,2 | 0,064 – 0,297 | 1,6 – 5,3 |
| 50/30 °C | 9,0 – 32,5 | 0,108 – 0,389 | 2,6 – 6,9 |
Vertical-mallien suorituskyky vastaa saman teholuokan Free-mallia. Vertical-mitoitus tehdään Selectissä kohdekohtaisesti.
Sisäänpuhalluslämpötila 20 °C. Alueet kattavat kaikki viisi leveyttä (1 m – 3 m) ja puhaltimen säätöalueen 20–100 %.
Painehäviö koskee lämmönvaihdinta. Kohdekohtainen virtauspiste ja painehäviö Selectistä.
Tarkka kohdekohtainen mitoitus tehdään Windis Selectissä. Esitetyt arvot ovat säätöalueita per sarja.
Ilmavirta, äänenpaine ja puhallin
Vieritä taulukkoa sivusuunnassa
| Ilmavirta (m³/h) | Äänenpaine (dBA) | Puhaltimen ottoteho (W) |
|---|---|---|
| 341 – 7 800 | 37,3 – 92,0 | 460 – 1 380 |
Vertical-mallien suorituskyky vastaa saman teholuokan Free-mallia. Vertical-mitoitus tehdään Selectissä kohdekohtaisesti.
Alueet kattavat kaikki viisi leveyttä (1 m – 3 m) ja koko puhaltimen säätöalueen 20–100 %.
Äänenpainetaso LpA, Sabine 10 m². Vaihtoehtoinen raportointi 5 m / 200 m² (≈ –8 dB) Free/Ceil 350 -malleissa Selectissä.
500-sarjan puhaltimien ottoteho kilpiarvoina (Max. Input Power, Free Air). Per leveys: 1 m = 460 W (2 kpl), 1,5 m = 690 W (3 kpl), 2 m ja 2,5 m = 920 W (4 kpl), 3 m = 1 380 W (6 kpl). Todellinen kulutus asennusolosuhteissa pienempi.
Mitat ja painot
Vieritä taulukkoa sivusuunnassa
| Malli | Korkeus (mm) | Leveys (mm) | Syvyys (mm) | Paino (kg) |
|---|---|---|---|---|
| Vertical 500-100 | 980 | 350 | 550 | – |
| Vertical 500-150 | 1 480 | 350 | 550 | 77 |
| Vertical 500-200 | 1 980 | 350 | 550 | 95 |
| Vertical 500-250 | 2 480 | 350 | 550 | 108 |
| Vertical 500-300 | 2 980 | 350 | 550 | – |
Vertical-painot ovat suuntaa-antavia.
Vertical 500-100 ja Vertical 500-300 painot täydennetään.
Yksityiskohtaiset mittakuvat per malli löytyvät Windis Selectistä.
