Värmeåtervinning
Vätskekopplad värmeåtervinning är en teknik med lång användning i Finland. Windis egen del är styrningen: Windis Zero håller vätskekretsen i en driftpunkt där återvinningen ger det batterierna är dimensionerade för, också när förhållandena växlar.
Dimensionera i Windis Select- Adaptiv effektoptimering som tilläggsfunktion
- Zero IQ
- Rörstorlekar efter vattenflöde
- DN20–DN100
- Fältbussprotokoll som standard, dessutom I/O
- 4
- Oberoende av luftbehandlingsaggregatets tillverkare
- Alla fabrikat
Vad vätskekopplad värmeåtervinning är
I vätskekopplad värmeåtervinning har luftbehandlingsaggregatet ett eget batteri på frånluftssidan och ett på tilluftssidan, med en vätska som cirkulerar mellan dem. Frånluften avger sin värme till vätskan, vätskan för den till tilluftssidan och tilluften värms innan den blåses in i utrymmet. Luftströmmarna möts aldrig.
Windis Zero är ett patenterat styrsystem för den vätskekretsen. Det installeras antingen i ett nytt luftbehandlingsaggregat eller i ett befintligt, och det fungerar oberoende av aggregatets fabrikat. Enda kravet är att aggregatet har vätskekopplad värmeåtervinning.
Vad styrningen kan uppnå
Den högsta verkningsgrad ett återvinningsbatteri kan nå avgörs vid dimensioneringen: batteriets storlek, strömningshastigheten och ingångsvärdena bestämmer den. I drift går den punkten lätt förlorad, eftersom utetemperatur, luftflöde och belastning växlar medan konstantflödesregleringen lägger sig på ett enda kompromissvärde. Windis Zeros uppgift är att hålla verkningsgraden nära dimensioneringsvärdet även då. Det höjer inte verkningsgraden över dimensioneringsvärdet, utan hindrar den från att sjunka under det under drift.
Nyttan beror alltid på objektets luftflöden, temperaturer och drifttider, och därför anges ingen fast besparingsprocent på sidan. En objektspecifik bedömning görs utifrån ingångsvärdena.
Var Windis Zero används
- Nybyggnadsobjekt där luftbehandlingsaggregatet projekteras nu
- Renoveringar där luftbehandlingsaggregatet inte byts
- System med fler än ett frånluftsbatteri
- Objekt där tilluften också ska kylas på sommaren
När Windis Zero väljs
Windis Zero passar alla objekt vars luftbehandlingsaggregat har vätskekopplad värmeåtervinning.
Nybyggnad
Till ett nytt luftbehandlingsaggregat.
Styrningen och vätskekretsen projekteras in redan från början, så kretsens komponenter kommer till bygget som en fabriksbyggd enhet.
Renovering
Till ett befintligt aggregat utan att byta det.
Windis Zero ansluts till ett befintligt luftbehandlingsaggregat oberoende av fabrikat, så styrningen av värmeåtervinningen kan förbättras utan att aggregatet byts. Regulatorn är integrerad i paketet, så fastighetsautomationen behöver inga programändringar.
Flera frånluftsbatterier
När värme återvinns ur fler än ett batteri.
I leveransen ingår som standard tvåvägs styrventiler som mäter vätskeflödet från varje frånluftsbatteri separat.
Kylning av tilluft
När tilluften också ska kylas på sommaren.
En integrerad växelventil gör att samma återvinningsbatteri kan kyla tilluften, vilket tar bort behovet av ett separat kylbatteri och dess styrsystem. Om återvinnings- och kylkretsarna har olika vätskor ingår en mellanvärmeväxlare i leveransen.
Windis Zero och Windis Zero IQ
Produktfamiljen består av två delar. Windis Zero är styrsystemet och den fabriksbyggda vätskekretsen. Windis Zero IQ är en tilläggsfunktion till den.
Windis Zero

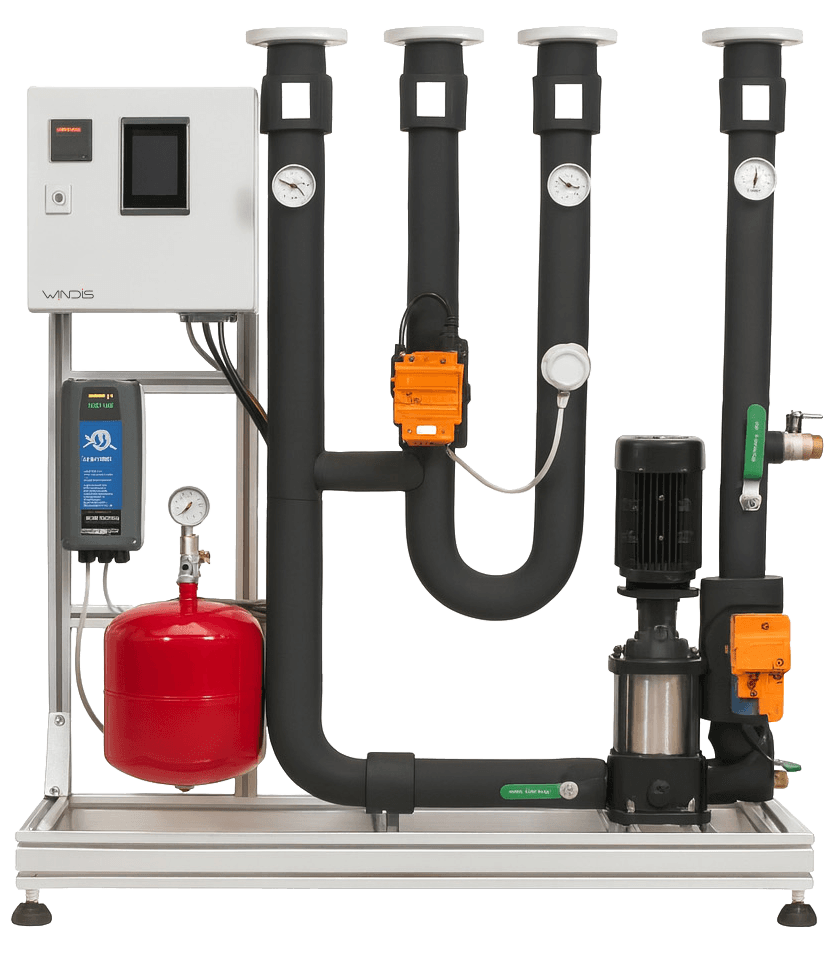

Styrsystemet för vätskekopplad värmeåtervinning och den fabriksbyggda kretsen: pump, ventiler, givare, expansions- och påfyllningsgrupp samt isolerade rör. Arbetet på plats begränsas till att ansluta paketet till luftbehandlingsaggregatet och till fastighetsautomationen.
Windis Zero IQ
Adaptiv effektoptimering. Konstantflödesreglering ställer in vätskeflödet efter ett enda dimensioneringsvärde och träffar optimum bara i de förhållanden värdet räknats för. Zero IQ söker hela tiden den driftpunkt där värmeåtervinningen överför störst effekt i varje ögonblick.
Val av lösning efter situation
Scrolla tabellen i sidled
| Situation | Lösning | Varför |
|---|---|---|
| Nytt luftbehandlingsaggregat | Windis Zero | Styrning och vätskekrets projekteras in från början |
| Renovering, aggregatet byts inte | Windis Zero | Ansluts till ett befintligt aggregat oberoende av fabrikat |
| System med flera frånluftsbatterier | Windis Zero | Tvåvägs styrventiler mäter varje batteris vätskeflöde separat |
| Tilluften kyls på sommaren | Windis Zero | En växelventil ställer om samma batteri till kyldrift |
| Förhållandena växlar mycket | Windis Zero IQ | Adaptiv effektoptimering ovanpå Windis Zero |
Windis Zero IQ är en funktion i Windis Zero. I växlande driftförhållanden återvinner adaptiv optimering typiskt ungefär 5 till 10 procent mer energi än konstantflödesreglering.
Vad leveransen innehåller
- Styrning
- En färdigprogrammerad Windis-regulator som ansluts till fastighetsautomationen. Samma regulator som i Windis luftridåer.
- Vätskekrets
- Cirkulationspump och frekvensomriktare, trevägs växelventil, trevägs energiventil, temperatur- och tryckgivare på vattensidan, expansions- och påfyllningsgrupp samt isolerade rör.
- Gränssnitt
- Modbus RTU, Modbus TCP, BACnet MSTP och BACnet IP samt I/O (driftstillstånd, kyltillstånd och börvärde 0–10 V, larm).
Hela leveransomfattningen och tabellen över rörstorlekar finns på produktsidan för Windis Zero.
Vad dimensioneringen bygger på
Värmeåtervinningen dimensioneras utifrån luftbehandlingsaggregatets ingångsvärden. Minst det här påverkar dimensioneringen av vätskekretsen:
- Till- och frånluftsflöden
- Ute- och inneluftens temperaturer samt frånluftens fukthalt
- Återvinningsbatteriernas storlek och dimensioneringsvärden
- Vätskans typ och koncentration
- Vattenflödet, som avgör rörstorleken inom DN20 till DN100
- Antalet frånluftsbatterier
- Om tilluften ska kylas med samma batteri
Den objektspecifika dimensioneringen görs i Windis Select. Programmet räknar fram värdena utifrån de ingångsvärden som matas in och tar fram dimensioneringsrapport, funktionsbeskrivning och funktionsschema till handlingarna.
Teknisk plattform och fastighetsautomation
Windis Zero har samma regulator och samma anslutningssätt som Windis luftridåer, utan tilläggsmoduler eller separata licenser.
Integrerad energimätning
Mätningen skiljer återvunnen energi från kylenergi, så båda syns i fastighetsautomationen som egna värden.
Detektering av luftbubblor
Energiventilen larmar om luftbubblor upptäcks i kretsen. Luftbubblor försämrar batteriets värmeöverföring.
Gränssnitt som standard
Modbus RTU, Modbus TCP, BACnet MSTP, BACnet IP och I/O.
Renovering utan programändringar
Regulatorn är integrerad i paketet, så en renovering kräver inga programändringar i fastighetsautomationen.
Teknisk broschyr, monteringsanvisning och funktionsscheman: Dokument
Vanliga frågor
Vad är Windis Zero?
Windis Zero är ett patenterat styrsystem för vätskekopplad värmeåtervinning i ett luftbehandlingsaggregat. Utöver regulatorn ingår en fabriksbyggd vätskekrets med pump, ventiler och givare.
Fungerar Windis Zero med vilket luftbehandlingsaggregat som helst?
Ja, systemet fungerar oberoende av aggregatets fabrikat. Enda kravet är att aggregatet har vätskekopplad värmeåtervinning.
Kan Windis Zero installeras i ett gammalt aggregat?
Ja. Vid en renovering kan styrningen av värmeåtervinningen förnyas utan att luftbehandlingsaggregatet byts. Eftersom regulatorn är integrerad i paketet behöver fastighetsautomationen inga programändringar.
Höjer Windis Zero värmeåtervinningens verkningsgrad?
Batteriets dimensionering sätter taket för vad värmeåtervinningen över huvud taget klarar. Windis Zero lyfter inte verkningsgraden över det taket, utan håller driften nära det även när utetemperatur, luftflöde och belastning växlar.
Hur mycket sparar man med Windis Zero?
Nyttan beror på objektets luftflöden, temperaturer och drifttider, så det finns ingen enda procentsats som gäller överallt. En bedömning görs utifrån objektets ingångsvärden.
Vad gör Windis Zero IQ?
Zero IQ söker hela tiden den driftpunkt där värmeåtervinningen överför störst effekt i varje ögonblick. Inga dimensioneringsparametrar ställs in, och installationen kräver ingen flödesberäkning eller injustering. I växlande driftförhållanden återvinns då typiskt ungefär 5 till 10 procent mer energi än med konstantflödesreglering.
Kan samma batteri användas för att kyla tilluften?
Ja. En integrerad växelventil ställer om samma återvinningsbatteri till kyldrift, vilket tar bort behovet av ett separat kylbatteri och dess styrsystem. Om kretsarna har olika vätskor ingår en mellanvärmeväxlare i leveransen.
Hur ansluts Windis Zero till fastighetsautomationen?
Regulatorn levereras färdigprogrammerad. Gränssnitten är Modbus RTU, Modbus TCP, BACnet MSTP, BACnet IP och I/O, som bär driftstillstånd, kyltillstånd och börvärde 0–10 V samt larm.
Vad avgör rörstorleken?
Rörstorleken väljs efter vattenflödet inom DN20 till DN100. Tabellen över vattenflöde och rörstorlek finns på produktsidan för Windis Zero.
Dimensionera ditt objekt i Windis Select
Mata in luftbehandlingsaggregatets ingångsvärden, så räknar Select fram värdena och tar fram dokumenten till handlingarna. Hjälp med dimensioneringen fås direkt från Windis.
