Luftridåer

Windis konstruerar och tillverkar luftridåer i Vetil i Finland. Sortimentet har tre monteringssätt, två effektklasser och fem bredder. Alla har samma regulator, och i de vattenburna modellerna ingår energimätning som standard.

Dimensionera i Windis Select

Monteringssätt: Free, Ceil, Vertical: 3
Effektklasser: 350 / 500
Bredder, fem alternativ: 1–3 m
Monteringshöjd, 350 / 500: 3,5 / 5 m

Vad en luftridå är och vad den gör

En luftridå monteras ovanför eller vid sidan av dörröppningen och blåser en styrd luftstråle tvärs över öppningen. Luftstrålen skiljer inneluften från uteluften när dörren är öppen.

När dörren öppnas strömmar varm inneluft ut och kall uteluft in enbart på grund av temperaturskillnaden. Luftridån minskar den strömningen, vilket ger mindre drag kring entrén och mindre värme som försvinner ut genom dörren.

Hur mycket en luftridå minskar energiförlusten

En luftridå som är rätt dimensionerad, rätt monterad och rätt styrd minskar energiförlusten genom en öppen dörröppning betydligt. Eurovent beskriver effekten med begreppet Climate Separation Effectiveness (CSE), alltså hur stor del av dörröppningens energiförlust som uteblir tack vare luftridån. I Eurovents dimensioneringstabell har en luftridå som är korrekt specificerad och antingen verifierad i drift eller automatiskt styrd ett CSE på ungefär 0,6 till 0,8. Det motsvarar en minskning på ungefär 60 till 80 procent av energiförlusten genom dörröppningen, jämfört med samma dörröppning utan luftridå.

Källa: Eurovent 16/5 - 2025, Air Curtain Units – Technical Overview, avsnitt 1.2, tabell 2. Värdet är Eurovents allmänna dimensioneringsanvisning för luftridåer, inte ett uppmätt värde för en Windis-produkt, och det gäller energiförlusten genom dörröppningen, inte byggnadens totala förbrukning.

Var luftridåer används

Entréer till butikslokaler och butiker
Kontor, skolor och daghem
Hotellobbyer och representativa utrymmen
Portar inom industri och logistik
Kyllager och kylda utrymmen

Genomförda objekt: Referenser

Vattenburen, elvärmd eller utan värme

Värmeformen väljs som en del av aggregatets utrustning: samma Free, Ceil eller Vertical finns i alla tre utförandena.

Vattenburen luftridå

När fastigheten har ett vattenburet värmesystem.

Det vanligaste valet. Vattenburna Windis-luftridåer har integrerad energimätning och automatisk diagnostik som standard, så den värmeenergi aggregatet förbrukar syns som ett uppmätt värde i fastighetsautomationen.

Elvärmd luftridå

När vattenburen värme saknas eller monteringen ska gå snabbt.

Fyrstegs elvärme, fast anslutning 400 V 3N~. Samma regulator och samma anslutning till fastighetsautomationen som i de vattenburna. Energimätningen är en egenskap hos de vattenburna modellerna och ingår inte i de elvärmda.

Luftridå utan värme

När syftet är att skilja två temperaturzoner åt.

För kyllager, frysutrymmen och kylda utrymmen, där luftstrålens uppgift är att skilja zonerna åt och inte att värma entrén.

Free, Ceil eller Vertical

Monteringssättet avgörs av dörröppningen och konstruktionerna kring den. Alla tre har samma regulator, samma gränssnitt och samma bredder.

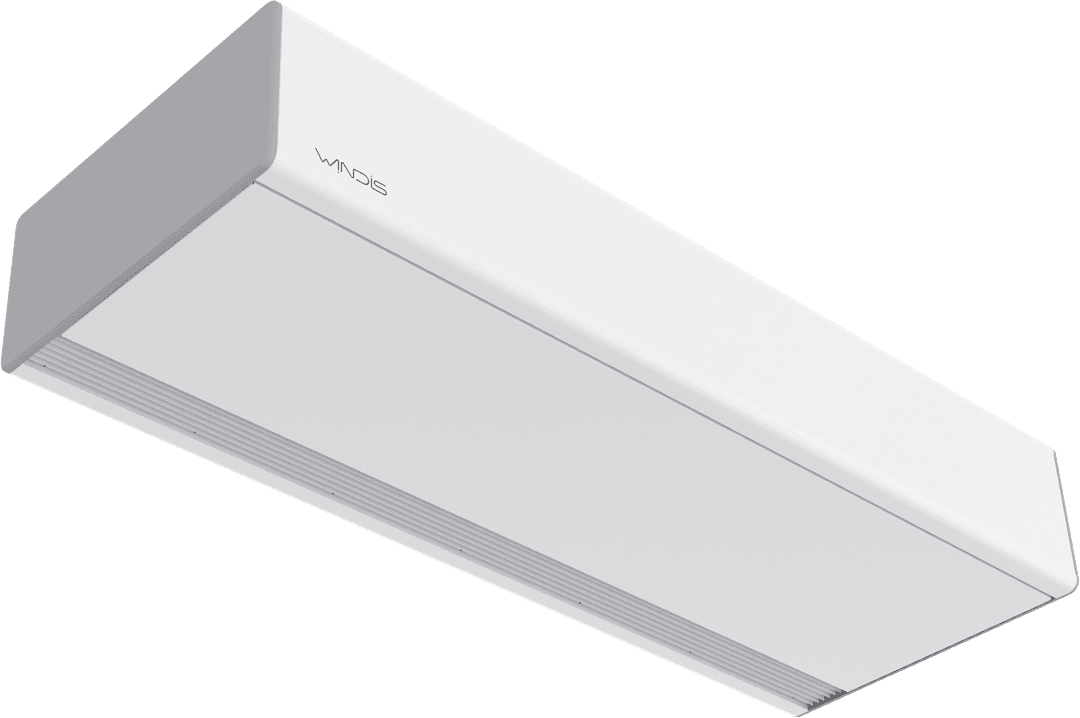

Windis Free

Fri installation ovanför dörröppningen. Passar utrymmen utan undertak, eller där aggregatet får synas.

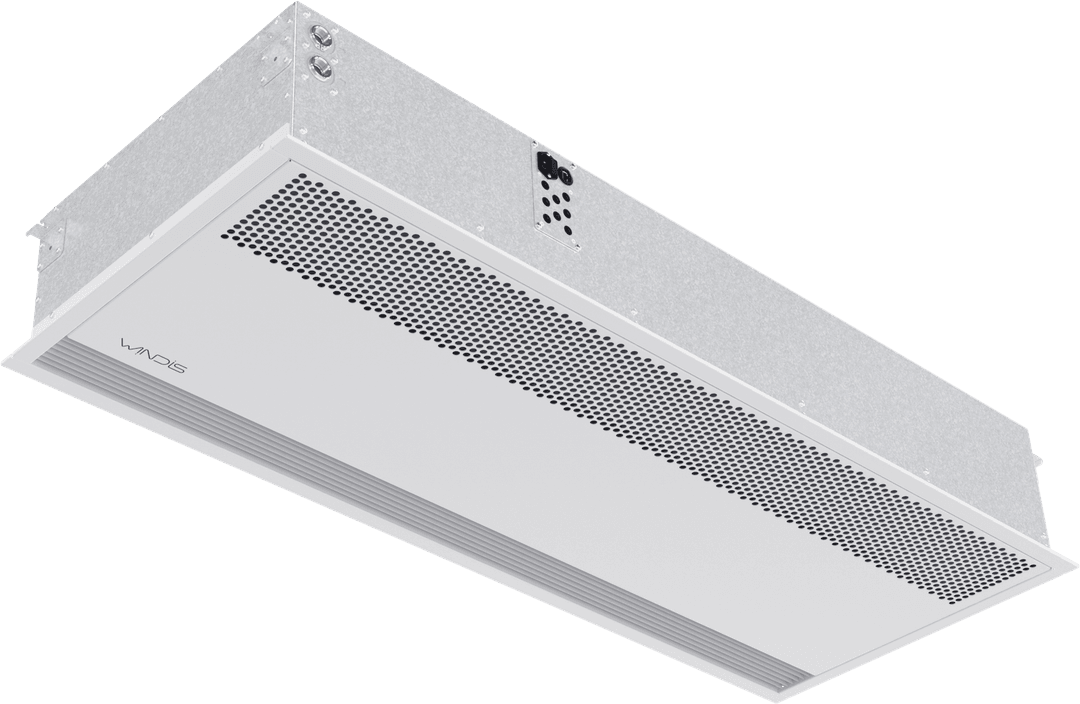

Windis Ceil

Fälls in i undertaket så att endast gallret syns. Passar entréer som ska hållas rena i uttrycket.

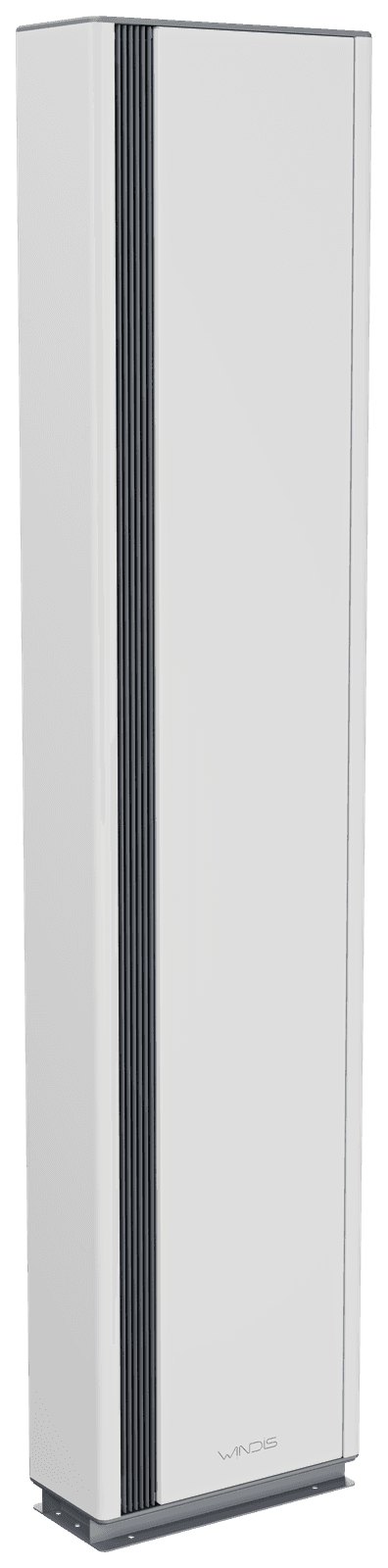

Windis Vertical

Monteras vertikalt vid sidan av dörren när horisontell montering inte går. Rekommenderad dörröppningsbredd är upp till 5 meter med aggregat på båda sidor om dörren, och aggregaten kan staplas för högre öppningar.

Val av modell efter objekttyp

Scrolla tabellen i sidled

Objekttyp	Rekommenderad modell	Varför
Butikslokal eller butik	Windis Free 350	Normal trafik, utrymmen utan undertak
Kontor, skola eller daghem	Windis Ceil 350	Infälld i undertaket, bara gallret syns
Hotell eller representativt utrymme	Windis Ceil 350	Entrén hålls ren i uttrycket
Industri eller logistik	Windis Free 500	Hög dörröppning och livlig trafik, fri installation
Hall eller logistikbyggnad med undertak	Windis Ceil 500	Samma effektklass infälld i undertaket
Smal dörr eller sidomontering	Windis Vertical 350	Vertikal montering på dörrens båda sidor
Hög industriport	Windis Vertical 500	Vertikal montering, aggregaten kan staplas
Kyllager eller frysutrymme	Windis Free 350	Avskiljande luftstråle utan värme. Free 500 för stora öppningar.

Sortimentet omfattar Free 350 och Free 500, Ceil 350 och Ceil 500 samt Vertical 350 och Vertical 500. Varje modell har en egen produktsida, och den objektspecifika dimensioneringen görs i Windis Select.

350- och 500-serien, bredder och monteringshöjd

350-serien: Monteringshöjd upp till 3,5 meter. Normal trafik: butikslokaler, kontor, skolor och daghem.
500-serien: Monteringshöjd upp till 5 meter. Livlig trafik eller hög dörröppning: industri, logistik och köpcentrum.
Bredder: 1 m, 1,5 m, 2 m, 2,5 m och 3 m i alla serier. Breda dörröppningar tar två aggregat sida vid sida.

Prestandaområden per serie och uppgifter per modell finns på produktsidorna.

Vad dimensioneringen bygger på

Luftridåns storlek avgörs inte av dörrens bredd ensam. Minst det här påverkar dimensioneringen:

Dörröppningens bredd och höjd
Inne- och utetemperatur samt utrymmets grundvärmebehov
Monteringshöjd och monteringssätt
Erforderligt luftflöde och utblåsningsimpuls
Värmebehov och värmeform
Hur dörren används: hur ofta och hur länge den står öppen
Vindfång, byggnadens tryckförhållanden och rådande vind

Utgångspunkterna för beräkningen, formeln och ett räkneexempel vid ett dimensionerande fall gås igenom i en separat guide.

Läs: Så dimensionerar du en luftridå rätt

Den objektspecifika dimensioneringen görs i Windis Select. Programmet räknar fram prestandavärdena för det valda aggregatet och tar fram dimensioneringsrapport, funktionsbeskrivning, funktionsschema och MagiCAD-koder till handlingarna. Valet av produkt ligger kvar hos konstruktören.

Teknisk plattform och fastighetsautomation

Alla Windis-luftridåer har samma regulator och samma gränssnitt, utan tilläggsmoduler eller separata licenser.

Integrerad energimätning

Standard i de vattenburna modellerna: värmeenergin som aggregatet förbrukar mäts per aggregat.

Automatisk diagnostik

En kombination av mätpunkter identifierar felfall direkt vid aggregatet. Statusdata läses ur samma register som mätdata.

Gränssnitt som standard

Modbus TCP, BACnet IP, Modbus RTU / BACnet MSTP och I/O.

Driftsättning i webbläsaren

M12-snabbkopplingar för externa givare samt Ethernet och USB. Servicluckan behöver inte öppnas vid monteringen.

Windis-systemet

Broschyrer, monteringsanvisningar och Modbus-register: Dokument

Vanliga frågor

Hur fungerar en luftridå?

Luftridån blåser en luftstråle tvärs över dörröppningen. Luftstrålen skiljer inneluften från uteluften, vilket minskar både inströmningen av kall luft och värmen som försvinner ut genom dörren. Strålen måste nå hela dörröppningens höjd för att avskiljningen ska fungera.

När ska man välja en vattenburen luftridå?

När fastigheten har ett vattenburet värmesystem. Det är det vanligaste valet, och de vattenburna Windis-modellerna har integrerad energimätning som standard, så den värmeenergi aggregatet förbrukar kan verifieras genom mätning.

Hur högt kan en luftridå monteras?

350-seriens monteringshöjd är upp till 3,5 meter och 500-seriens upp till 5 meter. I Vertical-modellerna kan aggregaten staplas för högre dörröppningar.

Måste luftridån vara lika bred som dörren?

Luftstrålen måste täcka hela dörröppningens bredd för att avskiljningen ska fungera över hela öppningen. Breda dörröppningar tar två aggregat sida vid sida. Bredderna är 1 m, 1,5 m, 2 m, 2,5 m och 3 m.

Hur dimensioneras en luftridå?

Dimensioneringen börjar med att räkna ut dörröppningens värmeförlust, och den påverkas av öppningens mått, inne- och uteförhållandena, hur dörren används och förhållandena vid dörren. Beräkningen och ett räkneexempel finns i dimensioneringsguiden, och den objektspecifika dimensioneringen görs i Windis Select.

Vad skiljer modellerna Free, Ceil och Vertical åt?

Skillnaden är monteringssättet. Free monteras fritt ovanför dörröppningen, Ceil fälls in i undertaket och Vertical monteras vertikalt vid sidan av dörren. Regulator, gränssnitt och bredder är desamma.

Vad skiljer 350- och 500-serien åt?

Effektklass och monteringshöjd. 350-serien är avsedd för monteringshöjder upp till 3,5 meter och 500-serien upp till 5 meter. 500-serien passar livlig trafik och höga dörröppningar.

Kan luftridån anslutas till fastighetsautomationen?

Ja. Modbus TCP, BACnet IP, Modbus RTU / BACnet MSTP och I/O är standard i alla modeller, utan tilläggsmoduler och utan licenser. Från fastighetsautomationen sätts drifttillstånd och börvärden, och från regulatorn läses mät- och statusdata.

Kan luftridån användas utan värme?

Ja. En modell utan värme passar kyllager, frysutrymmen och kylda utrymmen, där luftstrålens uppgift är att skilja temperaturzonerna åt.

Dimensionera ditt objekt i Windis Select

Mata in dörrens mått, förhållandena och värmeformen, så räknar Select fram prestandavärdena och tar fram dokumenten till handlingarna. Hjälp med valet av storleksklass fås direkt från Windis.
